主要性能指标

泰克4系列示波器凭借富于创新的手势开合缩放式触摸屏用户界面、高清显示器以及 4 路或 6 路 FlexChannel® 输入（每条通道可测量 1 个模拟信号或 8 个数字信号），4 系列 MSO 可以随时应对当今和未来棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。

输入通道

• 4 或 6 FlexChannel® 输入

• 每个 FlexChannel 提供：

• 一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者

• 使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽（所有模拟通道）

• 200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz（可升级）

采样率（所有模拟/数字通道）

• 实时：6.25 GS/s

记录长度（所有模拟/数字通道）

• 标配 31.25 M 点（选配升级 62.5 M 点）

波形捕获速率

• >500,000 个波形/秒

垂直分辨率

• 12 位 ADC

• 高分辨率模式下高达 16 位

标准触发类型

• 边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）

• 辅助触发 ≤300 VRMS（仅边沿触发）

标准分析

• 光标：波形，V条，H条，V&H 条

• 测量：36 项

• 频谱视图：频域分析，独立控制频域和时域

• FastFrame™：分段内存采集模式，最大触发速率 >5,000,000 波形/秒

• 绘图：时间趋势、直方图、频谱和

• 数学：基本波形代数、FFT 和高级公式编辑器

• 搜索：搜索任何触发标准

可选分析

• 高级频谱视图

• RF 与时间光迹、触发、光谱图和 IQ 捕获

• 模板/极限测试

• 高级功率测量和分析

• 三相电气分析（仅限 6 通道型号）

选配协议触发、解码和分析

I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、 USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC 429、Spacewire、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO 和 NFC

任意/函数发生器（选配且可升级）

• MHz 波形生成

• 波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪声，半正弦，心电图

数字电压表（产品注册后免费提供）

• 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器（产品注册后免费提供）

• 8 位

显示

• 13.3 英寸（338 毫米）TFT 彩色显示器

• 高清 (1920 x 1080) 分辨率

• 容性（多触点）触摸屏

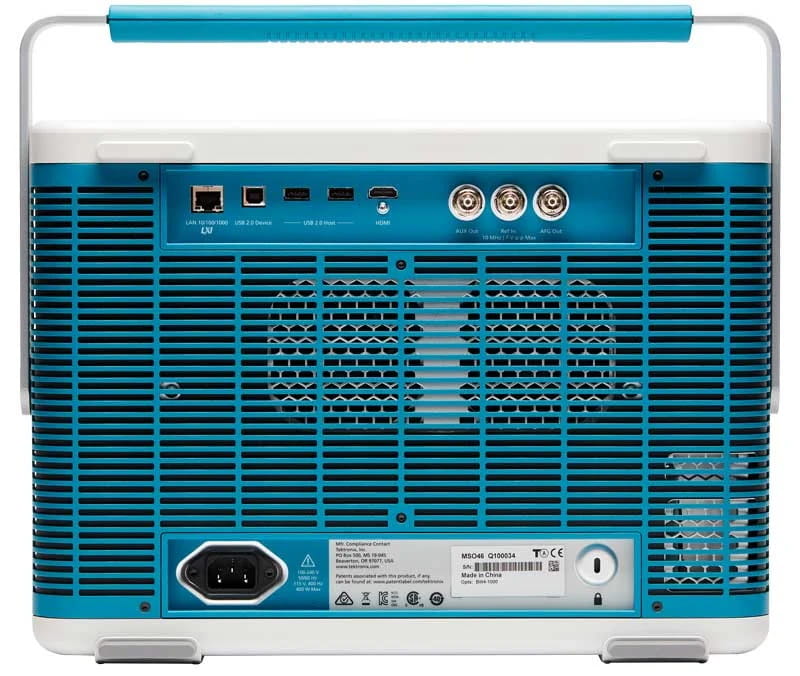

连接

• USB 2.0 主控，USB 2.0 设备（5 端口）；LAN（10/100/1000 Base-T 以太网）；HDMI；要求连接高清显示器（1,920 x 1,080 分辨率）

保修

• 3 年 （标准）

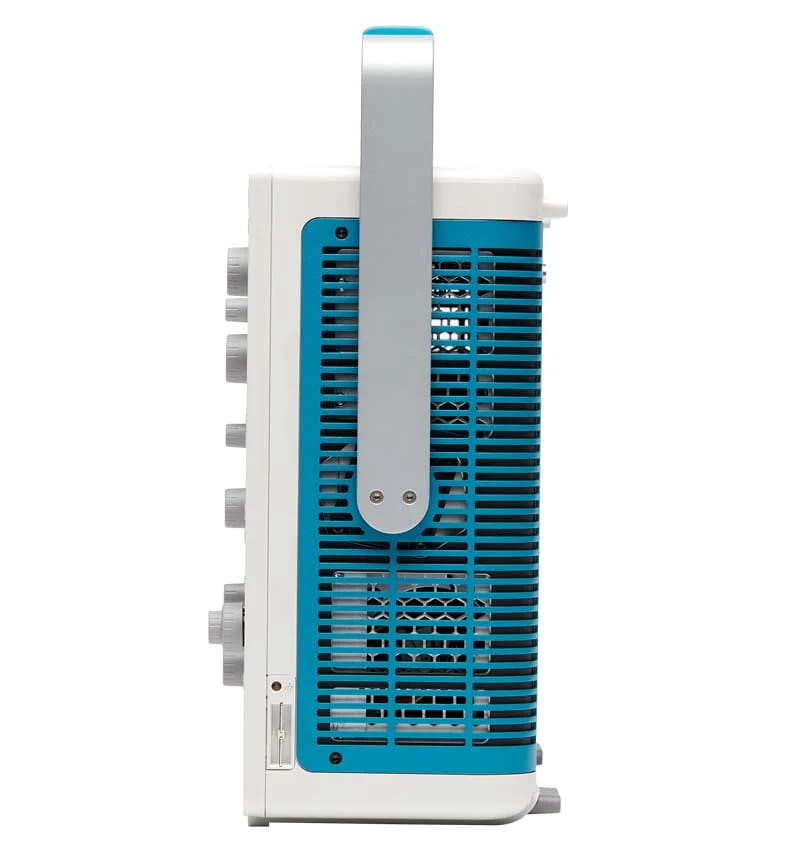

外观尺寸

• 11.299 英寸（286.99 毫米）高 x 15.9 英寸（405 毫米）宽 x 6.1 英寸（155 毫米）深

• 重量：< 16.8 磅（7.6 千克）

切勿因为通道不够而耽误您的检验和调试流程！

tektronix mso4系列示波器 提供 4 通道和 6 通道型号，搭配 13.3 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。

大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点，很难确定两台显示器之间的定时关系，文档管理也是问题。

您可能以为，6 通道示波器的价格要比 4 通道示波器高出 ，事实上我们的 6 通道示波器的价格只比 4 通道示波器高出 ~20% ，。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。

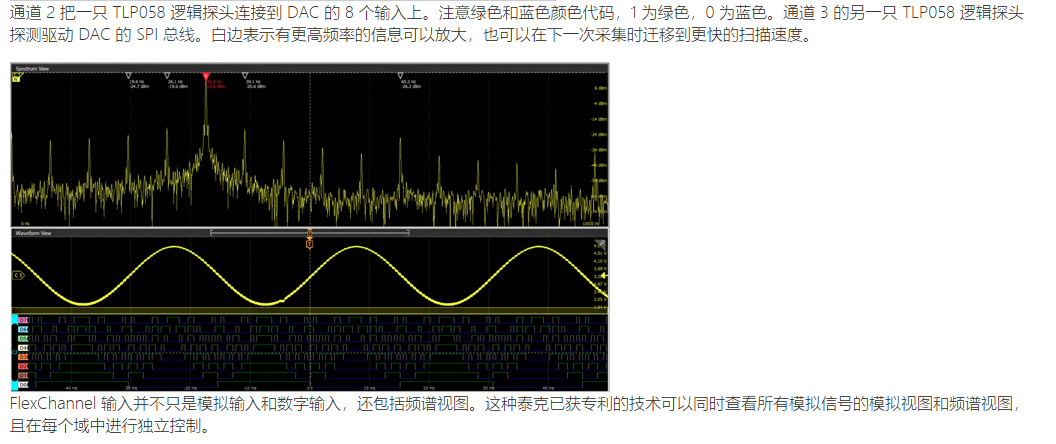

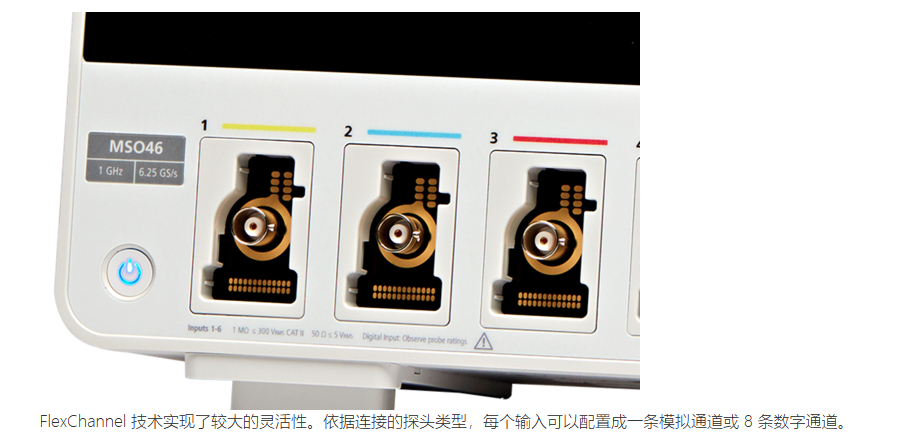

FlexChannel® 技术实现了较大的灵活性，拓展了系统查看能力

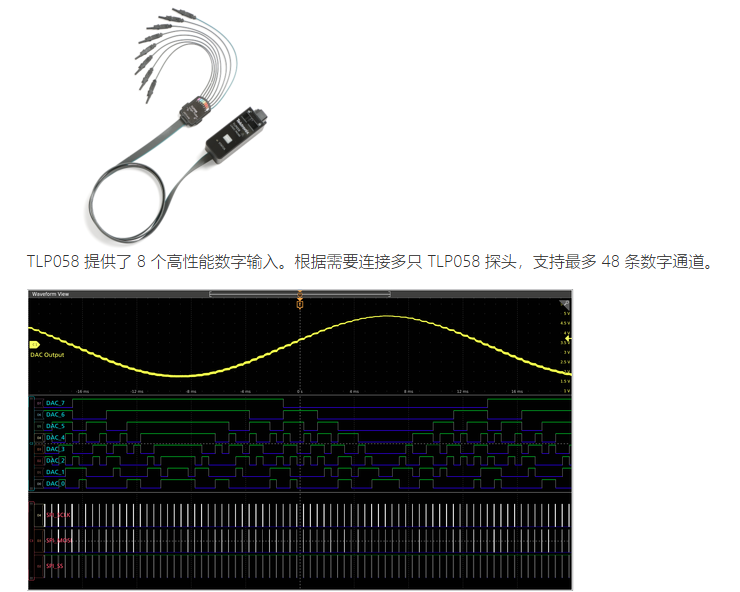

4 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。FlexChannel 技术可以将每个通道输入作为一条模拟通道、8 个数字逻辑输入（使用 TLP058 逻辑探头），或同时作为模拟视图和频谱视图（每个域使用独立的采集控制）。异常灵活，配置起来异常方便。

在 6 FlexChannel 型号中，可以把仪器配置成查看 6 个模拟信号和 0 个数字信号。或 5 个模拟信号和 8 个数字信号。或 4 个模拟信号和 16 个数字信号，3 个模拟信号和 24 个数字信号，依此类推。 您只需增加或拔下 TLP058 逻辑探头，就可以随时改变配置，直到获得适当数量的数字通道。

而不像上一代 MSO 要求进行折衷，因此数字通道的采样率要低于模拟通道，或者记录长度要短于模拟通道。4 系列 MSO 采用了全新的数字通道集成度。数字通道与模拟通道共享同样高的采样率（最高 6.25 GS/s）和同样长的记录长度（最高 62.5M 点）。

前所未有的信号查看功能

完美的 13.3 英寸（338 毫米）显示器是 它还是分辨率很高的显示器，支持全高清分辨率 (1920 x 1080)，可以一次查看多个信号，为关键读数和分析提供充足的空间。

查看区域经过优化，确保为波形提供最大的垂直空间。右面的结果条可以隐藏，波形视图可以占据显示器的全部宽度。

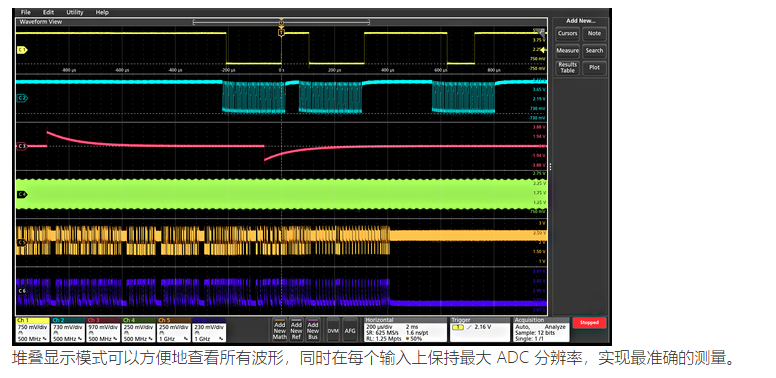

泰克mso4系 提供了颠覆式的全新堆叠显示模式。以往，示波器会把所有波形重叠在相同的刻度内，进而会引发很多矛盾：

• 为了查看每个波形，您要在垂直方向定标和定位每个波形，使它们不要重叠。每个波形只占用可用 ADC 范围的一小部分，因此测量准确度会下降。

• 为保证测量精度，您要在垂直方向定标和定位每个波形，以覆盖整个显示屏。波形相互重叠，很难区分各个波形上的信号细节

全新堆叠显示模式则消除了这种矛盾。在创建和删除波形时，它自动增加和删除额外的水平波形“分割”（额外的刻度）。每个分割都会使用整个 ADC 范围。所有波形看上去彼此分开，同时仍使用整个 ADC 范围，实现了最大的可见性和精度。而且这一切在增加或删除波形时都是自动完成的！通过拖放显示画面底部设置条中的通道和波形标记，可以在堆叠显示模式中简便地重新排列各通道的顺序。多组通道还可以叠加在一个片段内部，简化目测对比信号。

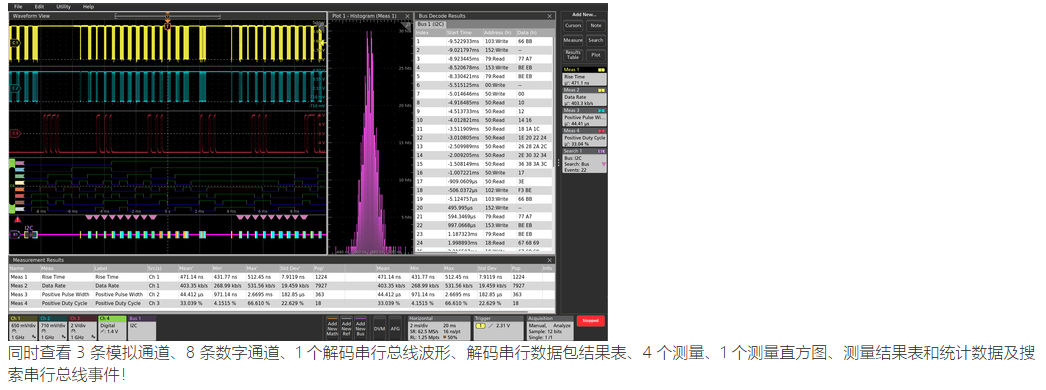

超显示器不仅为信号提供了充足的查看区域，还为示图、测量结果表、总线解码表等提供了充足的空间。您可以简便地调整各种视图的大小，重新确定其位置，适应自己的应用。

用户界面异常简便易用，让您把重点放在手边的任务上

设置条 – 管理关键参数和波形

波形和示波器运行参数在设置条中用一系列“标志”显示，设置条位于显示屏底部。设置条可以直接进入最常用的波形管理任务。您只需轻轻一触，就可以：

• 打开通道

• 增加数学波形

• 增加参考波形

• 增加总线波形

• 启用选配的集成任意波形/函数发生器 (AFG)

• 启用选配的集成数字电压表 (DVM)

结果条 – 分析和测量

显示屏右侧的结果条只需轻轻一触，就可以直接进入最常用的分析工具，如光标、测量、搜索、测量和总线解码结果表、示图和备注。

DVM、测量和搜索结果标志显示在结果条中，而不会影响任何波形查看区域。为增加波形查看区域，可以随时解除及放回结果条。

全新的触控交互方式

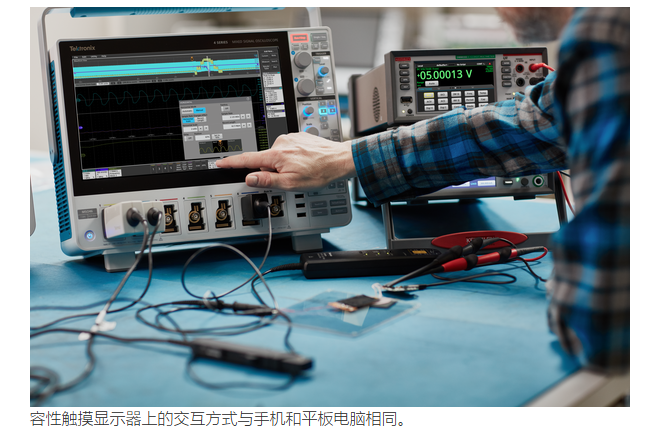

示波器采用触摸屏已有多年时间，但触屏界面的设计体验总是被置后考虑。4 系列 MSO 显示器包括容性触摸屏，提供了业界第一个真正为触控设计的示波器用户界面。

支持您在手机和平板电脑中使用的、希望在触控设备中实现的各种触控操作。

• 左/右或上/下拖动波形，调节水平位置和垂直位置，或卷动缩放视图

• 使用手势，在水平方向或垂直方向改变标度或进行放大/缩小

• 将项目从屏幕边缘拖走，以将其删除

• 从右滑出，会出现结果条；从上往下滑，会进入显示屏左上角菜单

平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进行调节，可以增加鼠标或键盘作为第三种交互方式。

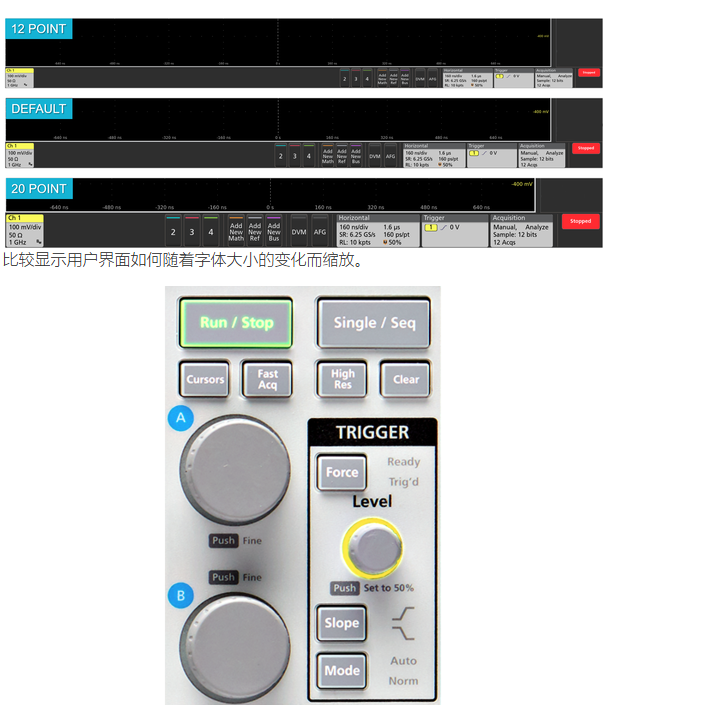

变量字体大小

从历史角度看，示波器用户界面的设计采用固定的字体大小，以优化波形和读数的显示。如果所有用户均具有相同的查看偏好，则可很好实现，但这不切实际。用户耗费大量时间盯着屏幕，泰克意识到了这一点。4 系列 MSO 为用户提供可变字体大小的偏好设置；下至 12 点，上至 20 点。调整字体大小时，用户界面动态缩放，因此您可以轻松地选择适用于您的应用的最佳大小。

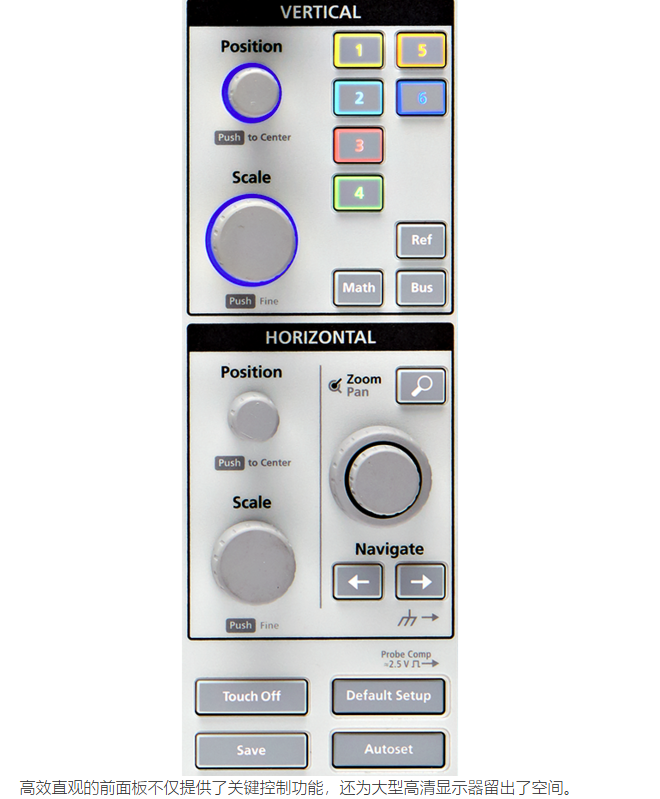

前面板控件更加注重细节设计

传统上，显示器和控件一直大约各占示波器正面的一半。4 系列 MSO 显示器约占仪器正面的 75% 。为实现这一点，它采用流线型前面板设计，保留了关键控件，实现了简单直观操作，而对通过显示屏上的对象直接进入的功能，则减少了菜单按钮的数量。

带颜色编码的 LED 光圈指明触发源和垂直标度/位置旋钮分配情况。大的专用运行/停止/单次按钮位于右上方显眼位置，其他功能如强制触发、触发斜率、触发模式、默认设置、自动设置和快速保存功能，则使用专用前面板按钮进入。

体验性能差异

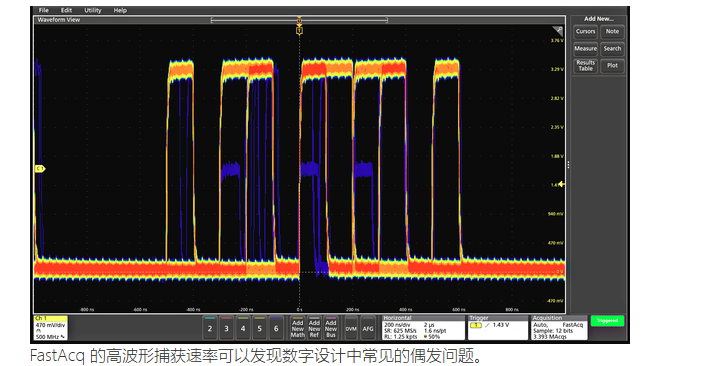

数字荧光技术及 FastAcq™ 高速波形捕获

如果想调试设计问题，首先必须知道存在问题。数字荧光技术及 FastAcq 让您更深入地了解器件的实际运行状况。其快速波形捕获速率（>500,000个波形/秒）提高了查看数字系统中常见偶发问题的概率，如欠幅脉冲、毛刺、定时问题等。为进一步增强查看偶发事件的能力，辉度等级指明了偶发瞬态信号相对于正常信号特点发生的频次。

业界领先的垂直分辨率

4 系列 MSO 拥有杰出的性能，可以为您捕获所需的信号，同时在您需要捕获高幅度信号而又要查看更小的信号细节时，最大限度地降低多余噪声的影响。仪器的核心是 12 位模数转换器 (ADC)，其垂直分辨率是传统 8 位 ADC 的 16 倍。

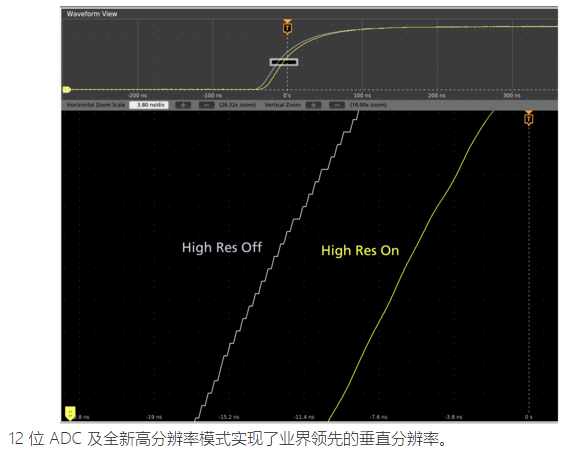

全新高分辨率模式根据选择的采样率来应用基于硬件的独特有限脉冲响应 (FIR) 滤波器。FIR 滤波器为该采样率保持最大带宽，同时在超过选定采样率的可用带宽时，防止假信号，消除示波器放大器和 ADC 中的噪声。高分辨率模式一直提供最低 12 位的垂直分辨率，一直扩展到 ≤125 MS/s 采样率下的 16 位垂直分辨率。

噪声更低的全新前端放大器进一步改善了解析精细信号细节的能力。

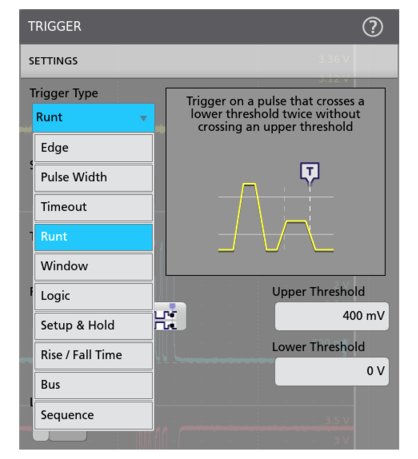

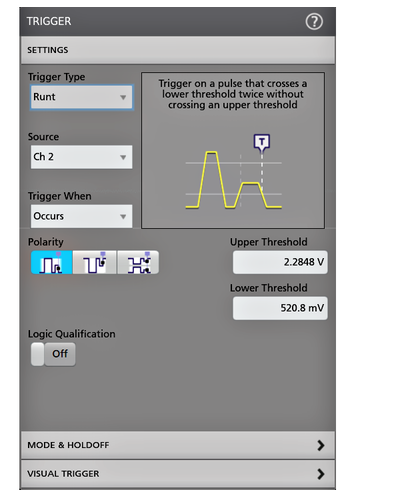

触发

发现电路问题只是第一步，然后，您必须捕获对应的事件，以确定根本原因。4 系列 MSO 提供了一套完整的高级触发功能，包括：

• 欠幅

• 逻辑

• 脉冲宽度

• 窗口

• 超时

• 上升/下降时间

• 建立与保持时间违例

• 串行数据包

• 并行数据

• 序列

• 视频

• 可视触发

• 射频对时间（可选）

由于记录长度高达 62.5 M 点，您可以在一次采集中捕获许多对应的事件，甚至捕获数千个串行包。同时也可以提供高分辨率，放大精细的信号细节，记录可靠的测量数据。

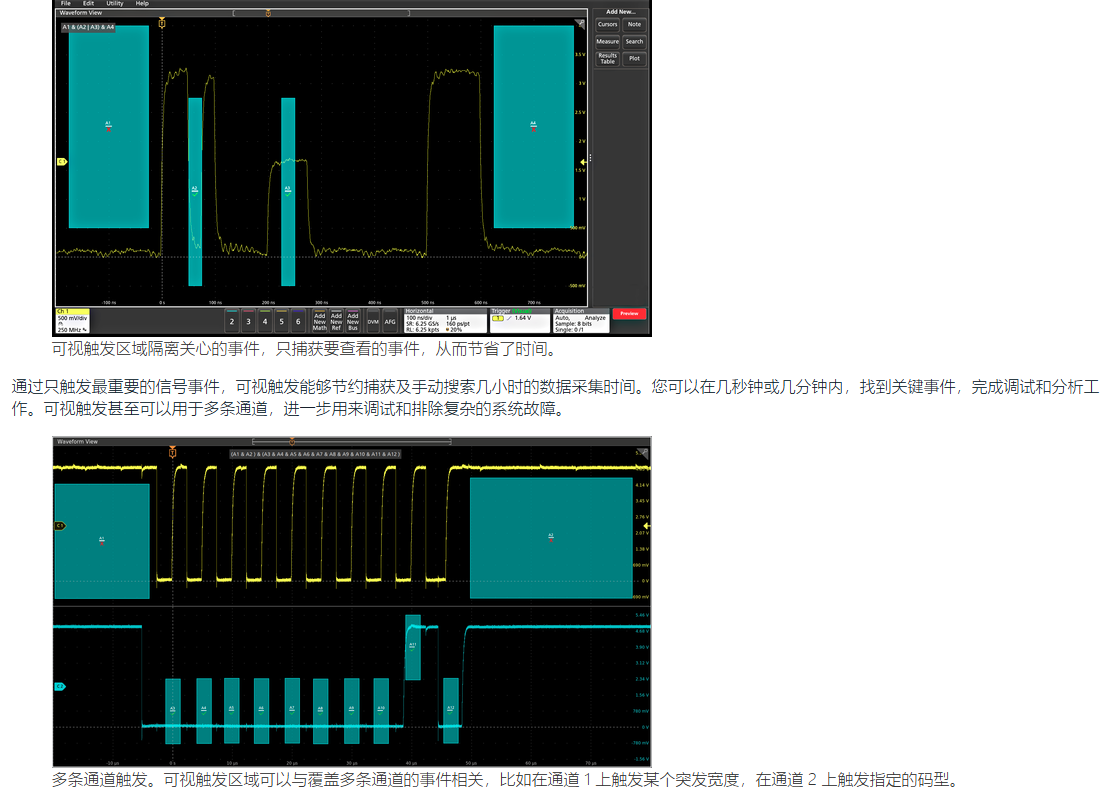

可视触发 – 迅速找到关心的信号

找到复杂总线的适当周期可能要用几个小时的时间，来收集和分类数千次采集，找到关心的事件。通过定义触发，隔离所需事件，可以加快调试和分析工作。

可视触发功能扫描所有波形采集，并与屏幕上区域(几何形状)进行比较，扩展了仪器的触发功能。您可以使用鼠标或触摸屏创建数量无上限的区域，可以使用各种形状 (三角形, 矩形, 六边形或梯形)指定所需的触发行为。一旦创建了形状，那么可以以交互方式编辑形状，创建自定义形状和理想的触发条件。一旦定义了多个区域，可以使用布尔逻辑公式，使用屏幕上编辑功能设置复杂的触发条件。

准确、实现高速探测

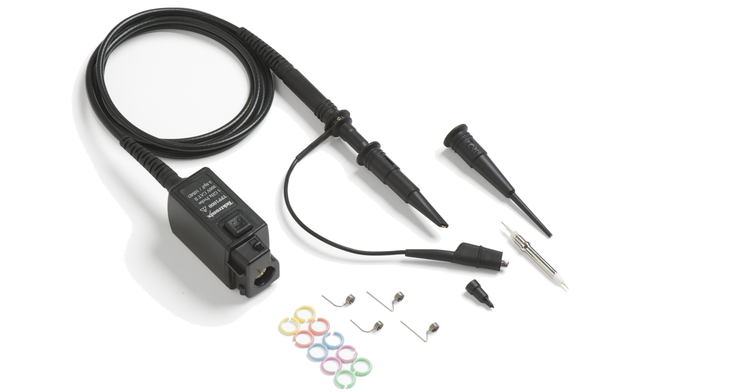

TPP 系列无源电压探头具备通用探头的所有优势，如动态范围高、连接选项灵活、机械设计坚固可靠，同时又具有有源探头的性能。高达 1 GHz 的模拟带宽可以查看信号中的高频成分，3.9 pF 超低容性负载则最大限度地降低了对电路的负面影响，能够允许更长的接地引线。

您可以选配低衰减 (2X) 版本的 TPP 探头，测量低电压。与其他低衰减无源探头不同，TPP0502 具有较高的带宽 (500 MHz) 和较低的电容性负载 (12.7 pF)。

TekVPI 探头接口

TekVPI® 探头接口确立了探测易用性的标准。该接口除了提供牢固可靠的连接外，许多 TekVPI 探头还有状态指示灯和控件，并在综合面板中直接提供了探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单，其中包括探头所有相关设置和控制功能。TekVPI 接口允许直接连接电流探头，无需单独电源。TekVPI 探头可以通过 USB 或 LAN 远程控制，在自动测试系统环境中提供了功能更全面的解决方案。4 系列 MSO 为前面板连接器提供了最高 80 W 的功率，足以为连接的所有 TekVPI 探头供电，而无需额外的探头电源。

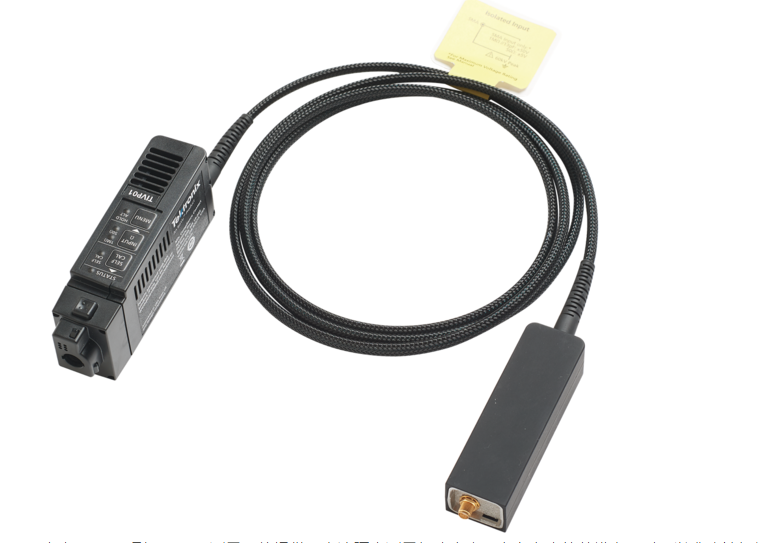

IsoVu™ 隔离测量系统

不管是设计逆电器、优化电源、测试通信链路、测量电流并联电阻器、调试 EMI 或 ESD 问题、还是试图消除测试设置中的接地环路，共模干扰直到现在都是工程师的设计、调试、评估和优化盲区。

泰克颠覆式 IsoVu 技术采用光通信和光纤供电技术，全面隔离电流。在与配备 TekVPI 接口的 4 系列 MSO 结合使用时，它是第一个、也是唯一能够在存在较高共模电压时，准确解析高带宽差分信号的测量系统：

• 完全电隔离

• 高达 1 GHz 带宽

• 100 MHz 时，共模抑制为 1 百万比 1 (120 dB)

• 全带宽时，共模抑制为 10,000 比 1 (80 dB)

• 高达 2,500 V 的差分动态范围

• 60 kV 共模电压范围

泰克 TIVP 系列 IsoVu™ 测量系统提供了电流隔离测量解决方案，在存在大的共模电压时可以准确地解析高达 2,500 Vpk 以上的高带宽差分信号，在带宽范围内提供了同类优秀的共模抑制性能。
