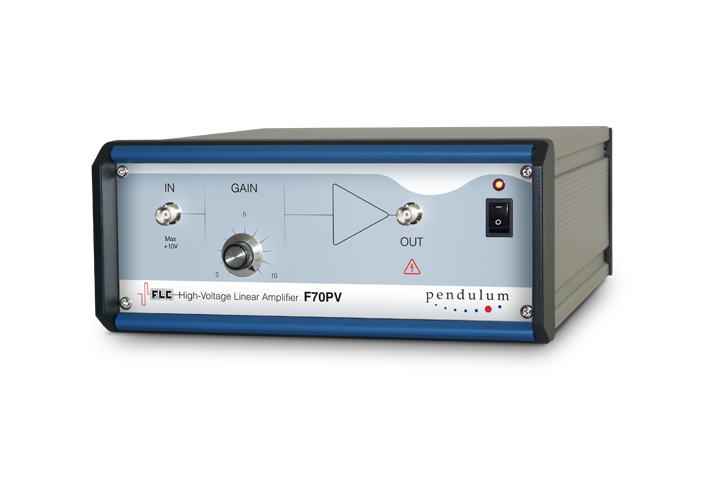

Pendulum单极可变增益高速线性电压放大器F70PV是一款非常快速的单极性线性放大器，具有0-10倍的可变放大倍数，能够输出+70V的电压。放大器在输入端有一个衰减器。在旋钮位置“10”处，放大倍数等于10倍。标准值为500欧姆，但其他值如50欧姆，1kohm等，可根据客户要求安装。任何幅度在0到+7V之内的信号源都可以用作输入设备。函数发生器的典型输出电压范围不会损害放大器，但输入保护网络会将输入信号幅度限制在+7 V（衰减器之后），所以有可能导致削波。单极可变增益高速线性放大器F70PV配有额定电流为15 mA的微保险丝，如果输入电压超过最大值的300%，该微保险丝将被熔断。

最大容性负载在出厂时设置为500 V/μs，因此负载的限值为1 nF。输出电流的限值设置为约1 A。输出端配有意外短路的限流电路，并具有2 Ω保护电阻，但在实际应用中应避免输出短路或者过载。

当输入短路时输出端的总噪声为：
