pendulum-FDA-301A 铷原子频标分配放大器

功能简介

瑞典Pendulum频率分配放大器FDA-301和DA-36,为参考频率、时间同步信号的低抖动传输和长程分布提供了经济的解决方案。

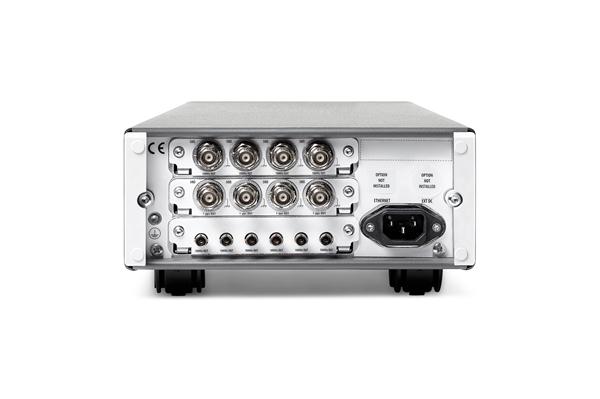

FDA-301A

多功能和模块化的FDA-301可以将正弦参考频率和时间同步信号(1-pps和未调制的IRIG)从中央源分配到多达18个远程站点(点对多点)。此外,它还可以分发串行时间消息(NMEA或用户定义的代码)和电信同步信号(E1 / T1时钟/数据)

小型低成本DA-36可将正弦参考频率分配到1个远程站点(点对点),是一款出色的电光转换器或光电转换器。

DA-36可以直接与FDA-301接口,而FDA-301可以成为当前DA-36(或传统DA-35)网络的直接替代品。可以使用DA-36和FDA-301的混合设计分配系统,例如仅分配到一个远程站点(DA-36),具有几个本地用户(FDA-301)。



两种型号都使用同轴电缆进行本地分配,使用光纤进行远程分配,因为光纤提供以下优势:

•     参考频率分布可达2 km。



•     电隔离,消除接地电流回路问题。



•     低损耗分布、无串扰、无电磁噪声和干扰拾取。



•     易于安装,灵活、轻便,可使用小直径光纤。



FDA-301点对多点分配放大器---用于参考频率和时间同步信号

FDA301A-1

概述

时间和频率分布放大器FDA-301是一种用途广泛的光纤和同轴分配放大器,设计用于将各种信号类型从中央频率标准和/或中央定时源分配到多个远程接收点。它采用模块化输出设计,后部有三个输出模块插槽,可从一个单元提供多达18个光纤连接或12个同轴连接。它通过光纤或同轴电缆提供窄带正弦参考频率分布,抖动*小,专为100 kHz至100 MHz之间的参考信号而设计。默认频率为10 MHz。正弦分布是完全模拟的,不使用可能引入抖动或漂移的PLL或其他类型的频率恢复电路。信号在窄带高Q滤波器中滤波,从而极大地抑制了噪声和失真。

FDA-301还通过脉冲输入/输出提供时间同步信号分配。例如1-pps和未调制的IRIG时间码(DCLS)。脉冲分配是宽带的,允许任何脉冲输入信号高达1 MHz。



此外,FDA-301具有用于分配串行(RS232)时间消息(NMEA或用户定义)的单独输入,其与1-pps脉冲分布一起将分配精确的时间尺度。

根据ITU-T建议书G.703,还有用于分配E1/T1时钟和数据信号的专用输入,2.048或1.544 MHz/Mbps。

10 MHz正弦输入是标准输入,其他输入可选。所有输入均为双通道,采用主从式配置,如果主站设备发生故障,则自动切换,提供故障安全输入源冗余。



FDA-301有3个输出插槽,用于各种可选输出模块。所有同轴和T.o.D.输出模块都有4个连接器。所有光纤输出模块都有6个连接器。还提供外部直流电源选项,以提供电源冗余。



系统结构

FDA-301适用于任何瑞典Pendulum标准(GPS-12R,6688/89,GPS-88/89),任何Fluke频率标准(908/909,910,910R)以及Orolia/Spectracom配合使用。它还可以与所有其他品牌合作,产生正弦波参考,幅度在0.2到2 Vrms之间。



FDA-301将接受产生TTL或CMOS 5V信号的所有脉冲源,例如所有Pendulum,Fluke和Orolia/Spectracom时钟的1 pps输出。



主要规格

•     分配参考频率(默认为10 MHz)

•     分配1-pps,IRIG(DCLS)和串行T.o.D.

•     分配E1/T1同步信号(时钟/数据)

•     光纤和同轴电缆分配

•     模块化输出:高达18光纤连接/12同轴电缆连接

•     具有自动转换功能的输入信号冗余



码)和电信同步信号(E1 / T1时钟/数据)

小型低成本DA-36可将正弦参考频率分配到1个远程站点(点对点),是一款出色的电光转换器或光电转换器。

DA-36可以直接与FDA-301接口,而FDA-301可以成为当前DA-36(或传统DA-35)网络的直接替代品。可以使用DA-36和FDA-301的混合设计分配系统,例如仅分配到一个远程站点(DA-36),具有几个本地用户(FDA-301)。



两种型号都使用同轴电缆进行本地分配,使用光纤进行远程分配,因为光纤提供以下优势:

•     参考频率分布可达2 km。



•     电隔离,消除接地电流回路问题。



•     低损耗分布、无串扰、无电磁噪声和干扰拾取。



•     易于安装,灵活、轻便,可使用小直径光纤。



FDA-301点对多点分配放大器---用于参考频率和时间同步信号

概述

时间和频率分布放大器FDA-301是一种用途广泛的光纤和同轴分配放大器,设计用于将各种信号类型从中央频率标准和/或中央定时源分配到多个远程接收点。它采用模块化输出设计,后部有三个输出模块插槽,可从一个单元提供多达18个光纤连接或12个同轴连接。它通过光纤或同轴电缆提供窄带正弦参考频率分布,抖动*小,专为100 kHz至100 MHz之间的参考信号而设计。默认频率为10 MHz。正弦分布是完全模拟的,不使用可能引入抖动或漂移的PLL或其他类型的频率恢复电路。信号在窄带高Q滤波器中滤波,从而极大地抑制了噪声和失真。

FDA-301还通过脉冲输入/输出提供时间同步信号分配。例如1-pps和未调制的IRIG时间码(DCLS)。脉冲分配是宽带的,允许任何脉冲输入信号高达1 MHz。



此外,FDA-301具有用于分配串行(RS232)时间消息(NMEA或用户定义)的单独输入,其与1-pps脉冲分布一起将分配精确的时间尺度。

根据ITU-T建议书G.703,还有用于分配E1/T1时钟和数据信号的专用输入,2.048或1.544 MHz/Mbps。

10 MHz正弦输入是标准输入,其他输入可选。所有输入均为双通道,采用主从式配置,如果主站设备发生故障,则自动切换,提供故障安全输入源冗余。



FDA-301有3个输出插槽,用于各种可选输出模块。所有同轴和T.o.D.输出模块都有4个连接器。所有光纤输出模块都有6个连接器。还提供外部直流电源选项,以提供电源冗余。



系统结构

FDA-301适用于任何瑞典Pendulum标准(GPS-12R,6688/89,GPS-88/89),任何Fluke频率标准(908/909,910,910R)以及Orolia/Spectracom配合使用。它还可以与所有其他品牌合作,产生正弦波参考,幅度在0.2到2 Vrms之间。



FDA-301将接受产生TTL或CMOS 5V信号的所有脉冲源,例如所有Pendulum,Fluke和Orolia/Spectracom时钟的1 pps输出。



主要规格

•     分配参考频率(默认为10 MHz)

•     分配1-pps,IRIG(DCLS)和串行T.o.D.

•     分配E1/T1同步信号(时钟/数据)

•     光纤和同轴电缆分配

•     模块化输出:高达18光纤连接/12同轴电缆连接

•     具有自动转换功能的输入信号冗余


可按客户需求定制

申请定制
