FT63200A/E系列中功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，可实现2U/3kW，其功率密度是传统负载的两倍。

FT63200A/E系列有150V、600V、1200V三种电压范围，单机功率范围从750W至3kW。其更宽的工作范围，极快的动态频率，有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力，瞬间过功率拉载可达额定功率2倍，能有效降低测试成本。

FT63200A/E具备LAN、RS485、CAN、USB等多种通讯接口以及模拟量接口，支持SCPI、Modbus、CANopen通讯协议，为系统集成应用提供了极大便利。

特点

1.      高功率密度设计，整机可实现3kW/2U；

2.      单机功率：750W～3000W，通过主/从并联，最大功率可扩展至30kW；

3.      电压等级：150V、600V、1200V；

4.      高精度，电压精度为(0.025%+0.025%F.S.)；电流精度为(0.05%+0.05%F.S.)；

5.      多种工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式；

6.      采样速度500kHz；

7.      30kHz动态扫描功能；

8.      远程数据传输率可达1kHz，能极大提高通讯接口数据获取能力；

9.      瞬时过功率带载功能，瞬间带载能力可达到额定功率的两倍；

10.    OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能；

11.    时间测量，(Vpk+/-)测量功能；

12.    自动测试功能，正弦波带载功能，序列功能；

13.    全面的保护功能：过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等；

14.    外部模拟编程输入与电流监视输出，且具备高压隔离能力；

15.    TFT彩色液晶显示屏，中英文菜单界面；

16.    配备多种通信接口：RS485、LAN、USB、CAN（选配）；

17.    支持SCPI与ModBus通讯协议。

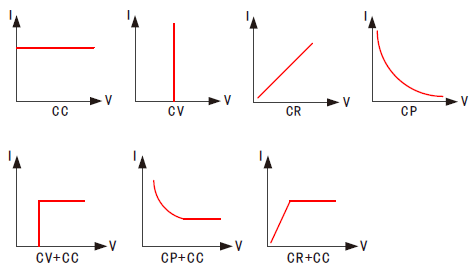

多种工作模式

FT63200A/E系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

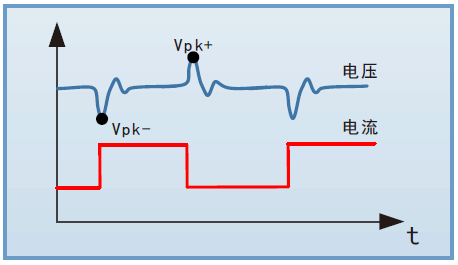

30kHz动态扫频，Vpk+/-捕获

FT63200A/E系列具有动态扫频功能，最高可设置频率30kHz。测试时通过调整电流拉载频率，捕捉和记录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及发生频率点。能有效测试各类电源在不同频率下的动态响应。

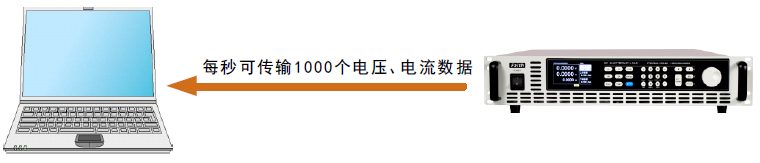

1kHz数据传输

FT63200A/E系列能为用户提供高达1kHz的数据传输量，即每秒1000个电压、电流数据点，以便实现波形绘制与动态数据分析等功能。在系统集成应用中，上位机通过此功能可免去示波器与高速电流采集硬件，直接获取大量测试数据，降低成本。

瞬时过功率加载功能

FT63200A/E系列电子负载具有瞬时2倍以上超过额定功率拉载能力。在模拟直流电机启动特性，电源瞬时过载特性，动力电池的瞬时高倍率放电特性，功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中，可极大地节约成本。

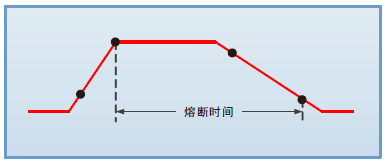

时间测量

FT63200A/E系列电子负载具有时间测量功能。通过捕获外部开关量信号，结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间，以及保险丝熔断时间与断路器响应时间等。

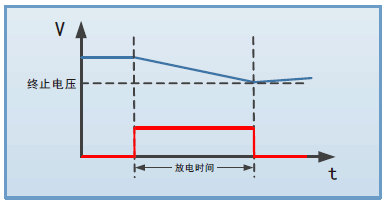

电池测试

FT63200A/E系列电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式，可自行设定放电截止条件：截止电压、截止时间及截止电量，三者任一条件满足，放电停止。放电过程中，将记录放电电量与放电时间。

FT63200A/E系列通过直流放电法（DCR）进行电阻内阻和容量测试。

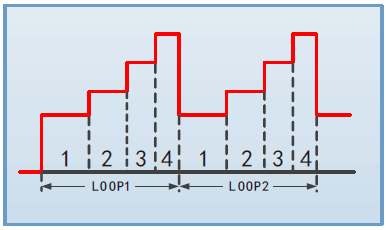

序列功能

FT63200A/E系列电子负载提供了序列测试功能，最多可编辑50个测试文件，每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化，并同时支持文件链接等序列编辑功能。最多可完成5000步的时序编辑，单步时间范围为：0.1ms～99999s。

正弦波动态带载

FT63200A/E系列具备正弦波带载电流功能，可应用于燃料电池的阻抗分析测试。

级联

FT63200A/E系列的级联功能，支持高达10台负载的并机使用，扩展电子负载的功率使用范围。级联时，每个负载自主均流，从机自动复制主机的带载参数。单机也可独立使用，功率配置更灵活。

外部模拟编程

FT63200A/E系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

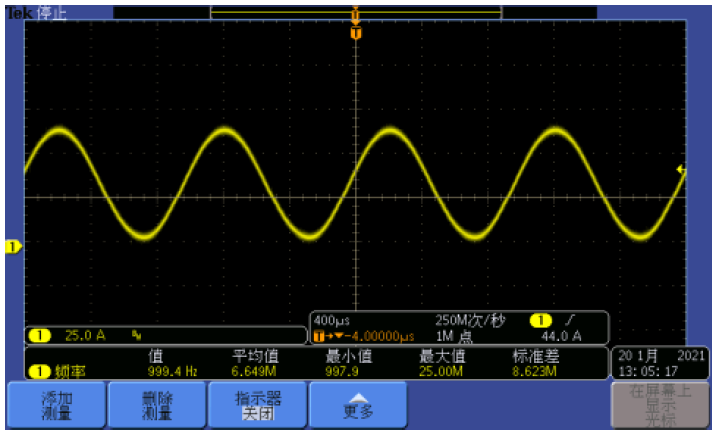

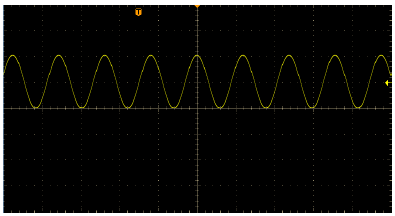

1kHz正弦波                                                               5kHz正弦波

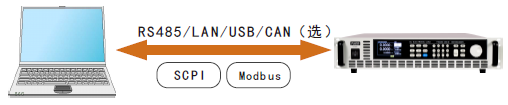

多接口与多协议

FT63200A/E系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

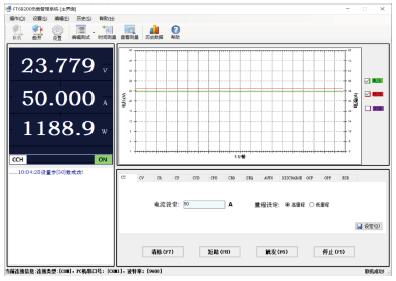

电脑图形化操作软件

FT63200A/E系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。

订购信息
