电压：150V，600V，1200V
功率：6kW，8kW，10kW，12kW，18kW，24kW， 30kW，36kW，42kW，48kW，54kW，60kW

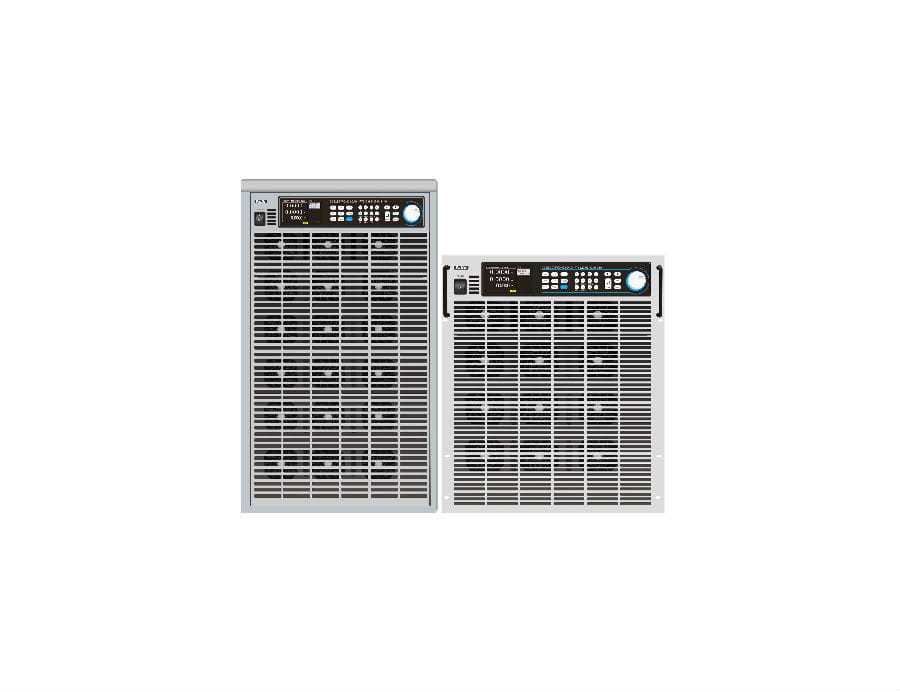

FT68200A/E系列大功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，其功率密度是传统负载的两倍。
FT68200A/E系列有150V、600V、1200V三种电压范围，单机功率范围从6kW至60kW，单一台电流最大达2400A。其更宽的工作范围，极快的动态频率，有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力，瞬间过功率拉载可达额定功率2倍以上，能有效降低测试成本。
FT68200A/E具备LAN、RS232、RS485、CAN、GPIB、USB等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus 通讯协议，为系统集成应用提供了极大便利。
特点
1. 单机功率：6kW～60kW，通过主/从并联，最大功率可扩展至600kW；
2. 功率密度6kW/3U；
3. 电压范围：150V、600V、1200V；
4. 电流范围：100A/kW(150V)，70A/kW(600V)，40A/kW(1200V) ；
5. 高精度，电压精度为(0.025%+0.025%F.S.)；电流精度为(0.05%+0.05%F.S.)；
6. 多种工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式；
7. 编程速度50kHz，采样速度500kHz；
8. 30kHz动态扫描功能；
9. 远程数据传输率可达1kHz，能极大提高通讯接口数据获取能力；
10. 瞬时过功率带载功能，瞬间过载能力超过额定功率的两倍以上；
11. OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能；
12. 时间测量，(Vpk+/-)测量功能；
13. 自动测试功能，正弦波带载功能，序列功能；
14. 全面的保护功能：过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等；
15. 外部模拟编程输入与电流监视输出，且具备高压隔离能力；
16. TFT彩色液晶显示屏，中英文菜单界面；
17. 配备多种通信接口：RS232、RS485、LAN、USB，GPIB（选配）、CAN（选配）；
18. 支持SCPI与ModBus通讯协议。
应用领域
1. 动力电池、铅酸电池、燃料电池的放电测试；
2. BMS与电池保护装置测试；
3. 直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试；
4. 大功率开关电源、UPS电源、通信电源、服务器电源的测试；
5. 太阳能电池阵列、工业电机的虚拟负载测试。

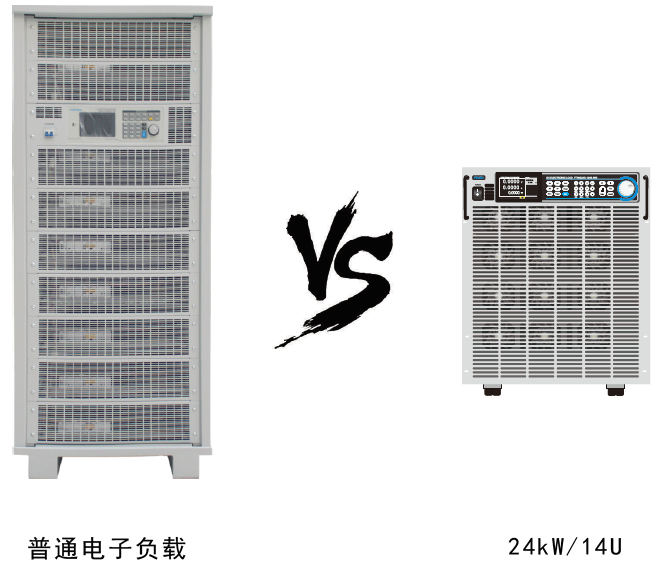

超高功率密度
FT68200A/E系列采用高功率密度设计，体积仅为传统电子负载的一半，重量比传统负载少三分之一。

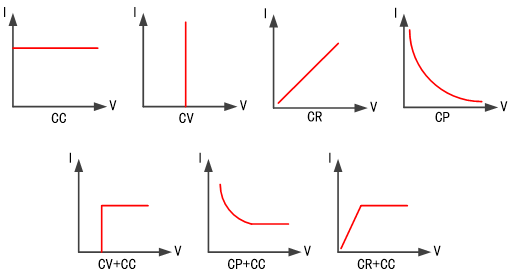

多种工作模式
FT68200A/E系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

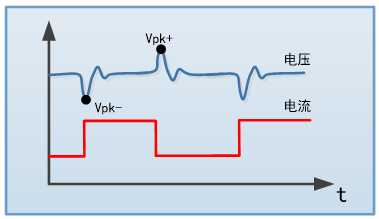

30kHz动态扫频,Vpk+/-捕获
FT68200A/E系列具有动态扫频功能，最高可设置频率30kHz。测试时通过调整电流拉载频率，捕捉和记录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及发生频率点。能有效测试各类电源在不同频率下的动态响应。

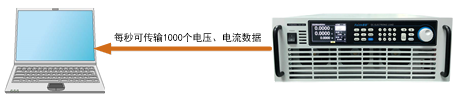

1kHz采样传输
FT68200A/E系列能为用户提供高达1kHz的数据传输量，即每秒1000个电压、电流数据点，以便实现波形绘制与动态数据分析等功能。在系统集成应用中，上位机通过此功能可免去示波器与高速电流采集硬件，直接获取大量测试数据，降低成本。
瞬时过功率加载功能
FT68200A/E系列电子负载具有瞬时2倍以上超过额定功率拉载能力。在模拟直流电机启动特性，电源瞬时过载特性，动力电池的瞬时高倍率放电特性，功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中，可极大地节约成本。

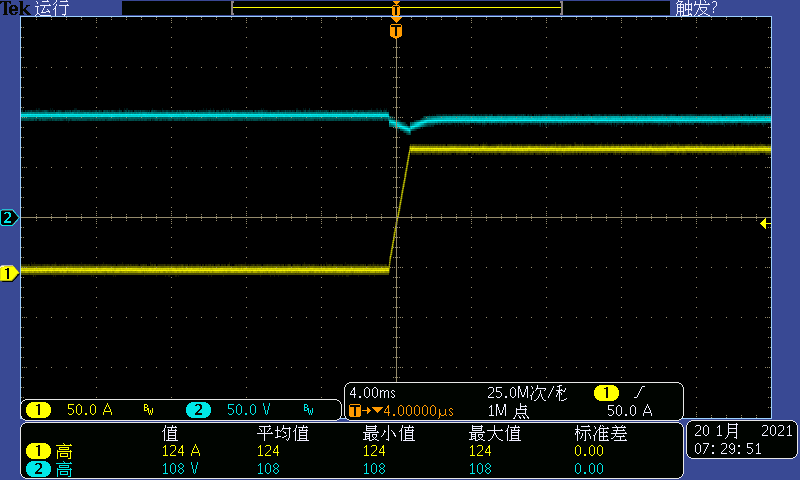

FT68206E-150-600额定6kW，瞬间带载12kW

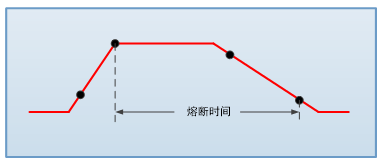

时间测量
FT68200A/E系列电子负载具有时间测量功能。通过捕获外部开关量信号，结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间，以及保险丝熔断时间与断路器响应时间等。

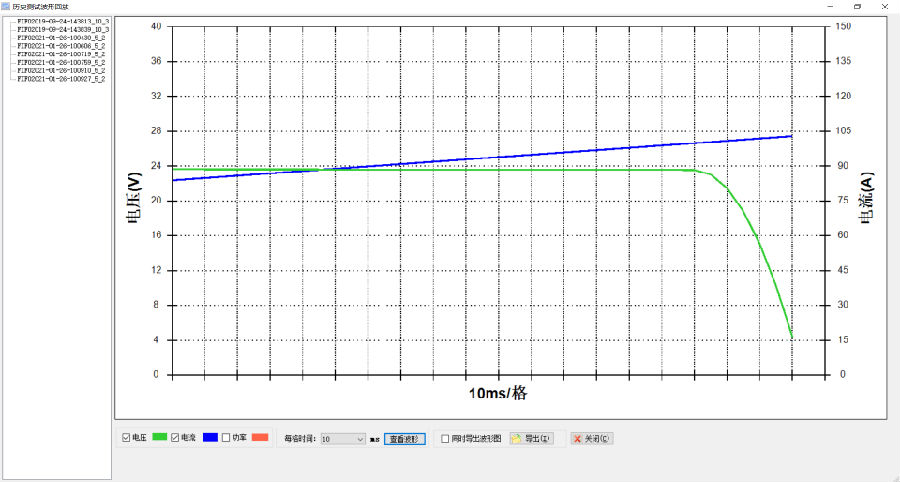

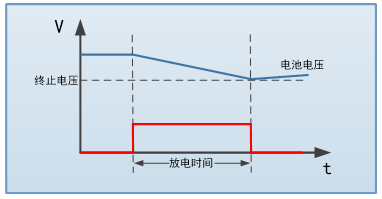

电池测试
FT68200A/E系列电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式，可自行设定放电截止条件：截止电压、截止时间及截止电量，三者任一条件满足，放电停止。放电过程中，将记录放电电量与放电时间。
FT68200A/E系列通过直流放电法（DCR）进行电阻内阻和容量测试。

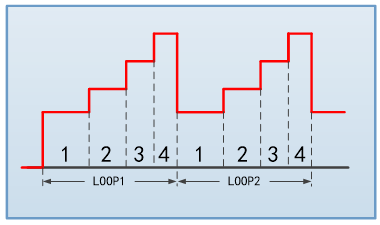

序列功能
FT68200A/E系列电子负载提供了序列测试功能，最多可编辑20个测试文件，每个100步。在CC模式下能模拟更复杂的时序变化，并同时支持文件链接等序列编辑功能。单步的时间范围为：0.1ms～99999s。
正弦波动态带载
FT68200A/E系列具备正弦波带载电流功能，可应用于燃料电池的阻抗分析测试。
级联
FT68200A/E系列的级联功能，支持高达10台负载的并机使用，扩展电子负载的功率使用范围。级联时，每个负载自主均流，从机自动复制主机的带载参数。单机也可独立使用，功率配置更灵活。

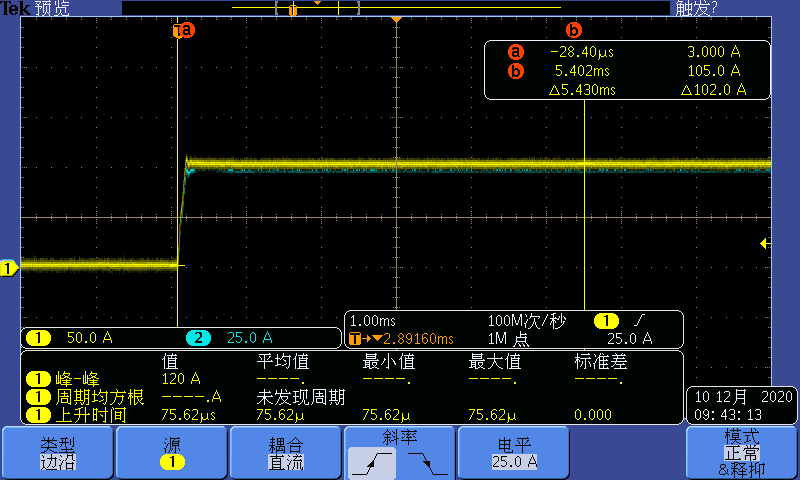

两台主从级联带载时，电流波形完全重合
外部模拟编程
FT68200A/E系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

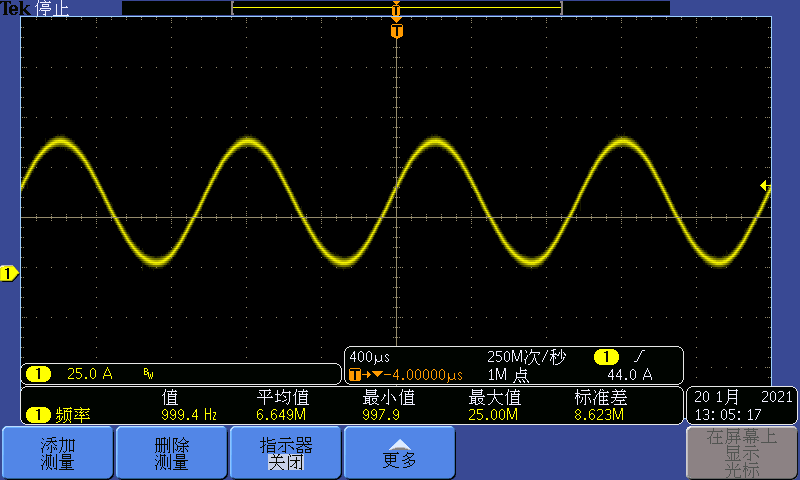

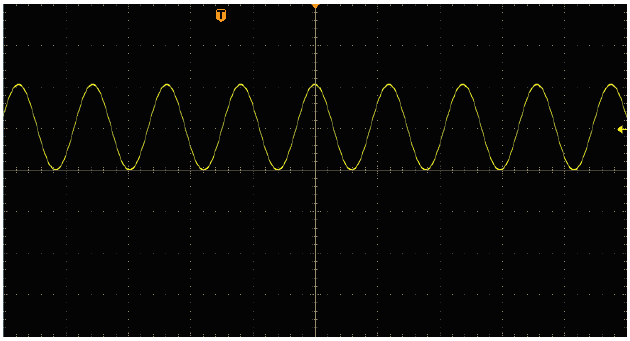

1kHz正弦波

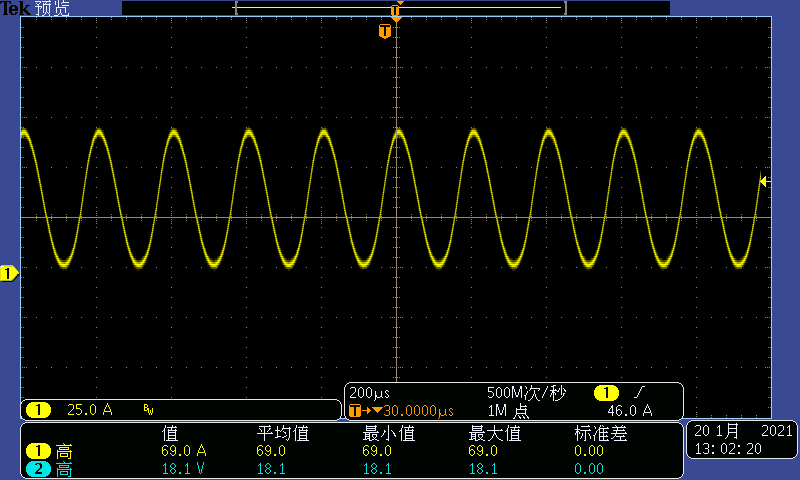

5kHz正弦波

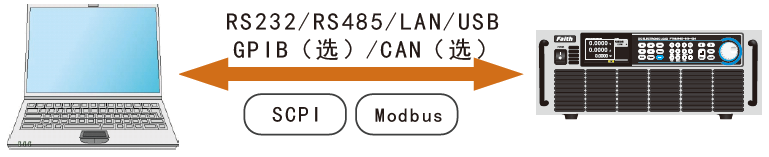

多接口与多协议
FT68200A/E系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

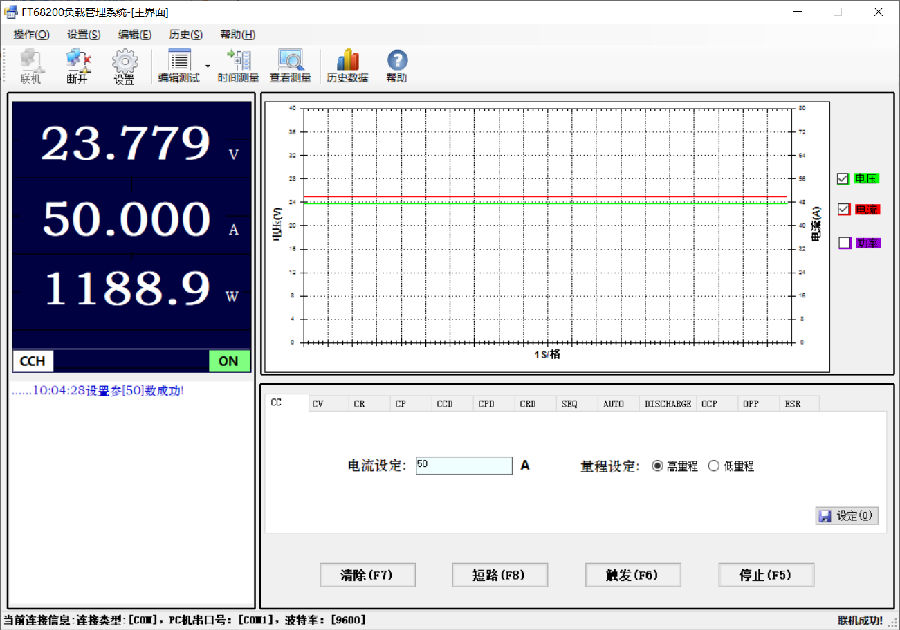

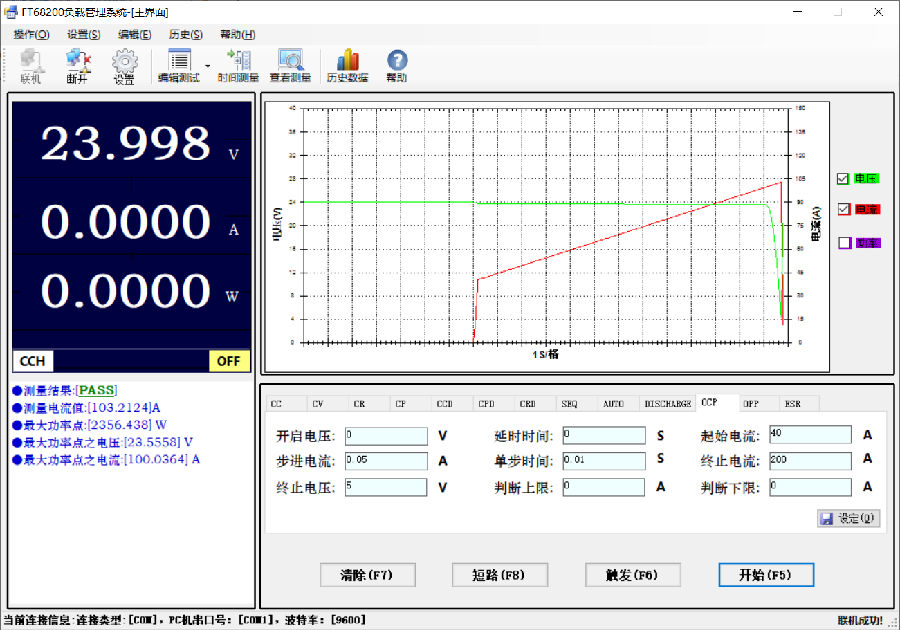

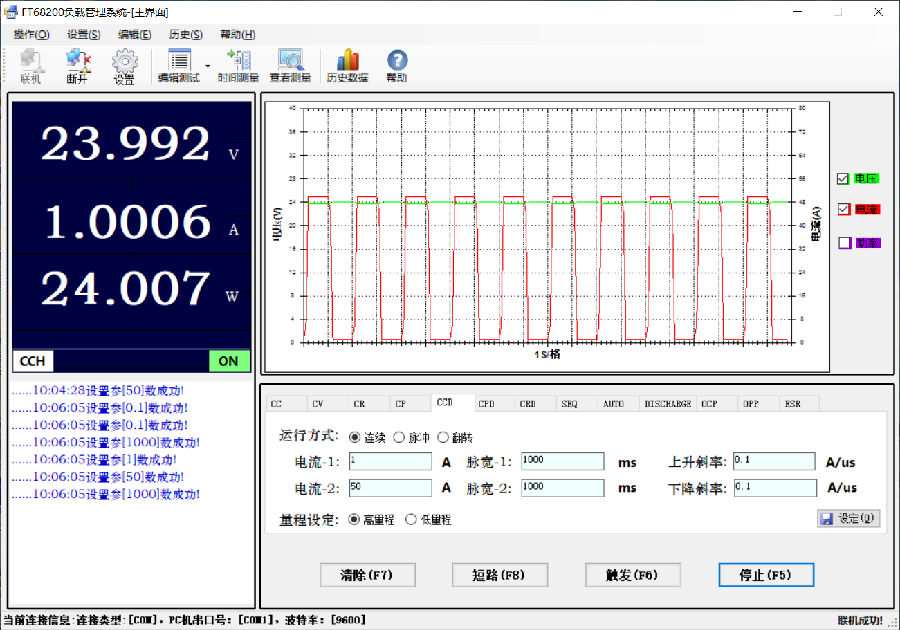

电脑图形化操作软件
FT68200A/E系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。
订购信息
| 产品系列 | 功率等级 | 150V | 600V | 1200V | 高度 |
| A系列 | 6kW | FT68206A-150-600 | FT68206A-600-420 | FT68206A-1200-240 | 4U |
| 8kW | FT68208A-150-800 | FT68208A-600-560 | FT68208A-1200-320 | 7U | |
| 10kW | FT68210A-150-1000 | FT68210A-600-700 | FT68210A-1200-400 | 7U | |
| 12kW | FT68212A-150-1200 | FT68212A-600-840 | FT68212A-1200-480 | 7U | |
| 18kW | FT68218A-150-1800 | FT68218A-600-1260 | FT68218A-1200-720 | 11U | |
| 24kW | FT68224A-150-2400 | FT68224A-600-1680 | FT68224A-1200-960 | 14U | |
| 30kW | FT68230A-150-2400 | FT68230A-600-2100 | FT68230A-1200-1200 | 20U | |
| 36kW | FT68236A-150-2400 | FT68236A-600-2400 | FT68236A-1200-1440 | 20U | |
| 42kW | FT68242A-150-2400 | FT68242A-600-2400 | FT68242A-1200-1680 | 26U | |
| 48kW | FT68248A-150-2400 | FT68248A-600-2400 | FT68248A-1200-1920 | 26U | |
| 54kW | FT68254A-150-2400 | FT68254A-600-2400 | FT68254A-1200-2160 | 32U | |
| 60kW | FT68260A-150-2400 | FT68260A-600-2400 | FT68260A-1200-2400 | 32U | |
| AL系列 | 6kW | FT68206AL-150-360 | FT68206AL-600-240 | FT68206AL-1200-180 | 4U |
| 8kW | FT68208AL-150-480 | FT68208AL-600-320 | FT68208AL-1200-240 | 7U | |
| 10kW | FT68210AL-150-600 | FT68210AL-600-400 | FT68210AL-1200-300 | 7U | |
| 12kW | FT68212AL-150-720 | FT68212AL-600-480 | FT68212AL-1200-360 | 7U | |
| 18kW | FT68218AL-150-1080 | FT68218AL-600-720 | FT68218AL-1200-540 | 11U | |
| 24kW | FT68224AL-150-1440 | FT68224AL-600-960 | FT68224AL-1200-720 | 14U | |
| 30kW | FT68230AL-150-1800 | FT68230AL-600-1200 | FT68230AL-1200-900 | 20U | |
| 36kW | FT68236AL-150-2160 | FT68236AL-600-1440 | FT68236AL-1200-1080 | 20U | |
| 42kW | -- | FT68242AL-600-1680 | FT68242AL-1200-1260 | 26U | |
| 48kW | -- | FT68248AL-600-1920 | FT68248AL-1200-1440 | 26U | |
| 54kW | -- | FT68254AL-600-2160 | FT68254AL-1200-1620 | 32U | |
| 60kW | -- | -- | FT68260AL-1200-1800 | 32U | |
| E系列 | 6kW | FT68206E-150-600 | FT68206E-600-420 | FT68206E-1200-240 | 4U |
| 8kW | FT68208E-150-800 | FT68208E-600-560 | FT68208E-1200-320 | 7U | |
| 10kW | FT68210E-150-1000 | FT68210E-600-700 | FT68210E-1200-400 | 7U | |
| 12kW | FT68212E-150-1200 | FT68212E-600-840 | FT68212E-1200-480 | 7U | |
| 18kW | FT68218E-150-1800 | FT68218E-600-1260 | FT68218E-1200-720 | 11U | |
| 24kW | FT68224E-150-2400 | FT68224E-600-1680 | FT68224E-1200-960 | 14U | |
| 30kW | FT68230E-150-2400 | FT68230E-600-2100 | FT68230E-1200-1200 | 20U | |
| 36kW | FT68236E-150-2400 | FT68236E-600-2400 | FT68236E-1200-1440 | 20U | |
| 42kW | FT68242E-150-2400 | FT68242E-600-2400 | FT68242E-1200-1680 | 26U | |
| 48kW | FT68248E-150-2400 | FT68248E-600-2400 | FT68248E-1200-1920 | 26U | |
| 54kW | FT68254E-150-2400 | FT68254E-600-2400 | FT68254E-1200-2160 | 32U | |
| 60kW | FT68260E-150-2400 | FT68260E-600-2400 | FT68260E-1200-2400 | 32U |
选购信息
| 名称 | 型号或规格 | 说明 |
| 电脑图形化操作软件 | FT68201A/E FaithLoad | FT68200A/E用上位机软件 |
| 交流负载整流器选件 | MD220-50 | 80～260Vac/50A，单相输入 |
| 交流负载整流器选件 | MD220-100 | 80～260Vac/100A，单相输入 |
| 交流负载整流器选件 | MD380-100 | 190～450Vac/100A，三相输入 |
| 交流负载整流器选件 | MD220-200 | 190～450Vac/200A，三相输入 |
| GPIB接口 | FT68201B | |
| CAN接口 | FT68201C | |
| 并机运行电缆（1M） | PC010-682 |  |
选购件 大电流测试电缆选配表
| 线材规格 | DC2-2P15M | DC16-2P15M | DC25-2P25M | DC50-2P20M | DC50-2P40M | DC120-2P20M | DC150-2P20M |
| 最大使用电压 | 750V | ||||||
| 最大使用电流 | 10A | 60A | 100A | 200A | 200A | 300A | 400A |
| 端子 | M8/鳄鱼夹 | M8/M8 | M8/M8 | M8/M8 | M8/M8 | M8/M8 | M10/M10 |
| 长度 | 约1.5m | 约1.5m | 约2m | 约2m | 约4m | 约2m | 约2m |
| 外形 |  |  |  |  |  |  |  |
规格参数表(FT68200A/E系列型号众多，只列出部分型号参照)
6kW机型
| 型号 | FT68206A/E-150-600 | FT68206A/E-600-420 | FT68206A/E-1200-240 | |||
| 电压 | 150V | 600V | 1200V | |||
| 电流 | 600A | 420A | 240A | |||
| 功率 | 6,000W | 6,000W | 6,000W | |||
| 满电流最低操作电压 | 1.5V/600A | 14V/420A | 20V/240A | |||
| 恒电流模式 | ||||||
| 量程 | 0-60A | 0-600A | 0-42A | 0-420A | 0-24A | 0-240A |
| 分辨率 | 1mA | 10mA | 0.7mA | 7mA | 0.4mA | 4mA |
| 精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
| 恒电压模式 | ||||||
| 量程 | 0-30V | 0-150V | 0-120V | 0-600V | 0-240V | 0-1200V |
| 分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
| 精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
| 恒功率模式 | ||||||
| 量程 | 0‐6,000W | 0‐6,000W | 0‐6,000W | |||
| 分辨率 | 100mW | 100mW | 100mW | |||
| 精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
| 恒电阻模式 | ||||||
| 量程 | 0.0025Ω～500Ω | 0.03Ω～2.8kΩ | 0.08Ω～10kΩ | |||
| 精度 | Vin/Rset*(0.2%)+0.2%F.S. | Vin/Rset*(0.2%)+0.2%F.S | Vin/Rset*(0.2%)+0.2%F.S. | |||
| 斜率 | ||||||
| 电流斜率 | 0.001～0.6A/us | 0.01～6A/us | 0.0001～0.4A/us | 0.001～4A/us | 0.0001～0.24A/us | 0.001～2.4A/us |
| 电流测量 | ||||||
| 量程 | 0-60A | 0-600A | 0-42A | 0-420A | 0-24A | 0-240A |
| 精度 | 1mA | 10mA | 0.7mA | 7mA | 0.4mA | 4mA |
| 分辨率 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
| 电压测量 | ||||||
| 量程 | 0-30V | 0-150V | 0-120V | 0-600V | 0-240V | 0-1200V |
| 精度 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
| 分辨率 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
| 其他规格 | ||||||
| AC电压 | 220VAC ±10%，50～60Hz，360VA | |||||
| 操作温度 | 0～40℃ | |||||
| 满功率操作温度 | 0～25℃ | |||||
| 重量 | 40Kg | |||||
| 尺寸 | 432mm(W)*177mm(H)*665mm(D) | |||||
12kW机型
| 型号 | FT68212A/E-150-1200 | FT68212A/E-600-840 | FT68212A/E-1200-480 | |||
| 电压 | 150V | 600V | 1200V | |||
| 电流 | 1200A | 840A | 480A | |||
| 功率 | 12,000W | 12,000W | 12,000W | |||
| 满电流最低操作电压 | 1.5V/1200A | 14V/840A | 20V/480A | |||
| 恒电流模式 | ||||||
| 量程 | 0-120A | 0-1200A | 0-84A | 0-840A | 0-48A | 0-480A |
| 分辨率 | 2mA | 20mA | 1.4mA | 14mA | 0.8mA | 8mA |
| 精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
| 恒电压模式 | ||||||
| 量程 | 0-30V | 0-150V | 0-120V | 0-600V | 0-240V | 0-1200V |
| 分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
| 精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
| 恒功率模式 | ||||||
| 量程 | 0‐12,000W | 0‐12,000W | 0‐12,000W | |||
| 分辨率 | 200mW | 200mW | 200mW | |||
| 精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
| 恒电阻模式 | ||||||
| 量程 | 0.0012Ω～250Ω | 0.015Ω～1400Ω | 0.04Ω～5kΩ | |||
| 精度 | Vin/Rset*(0.2%)+0.2%F.S. | Vin/Rset*(0.2%)+0.2%F.S. | Vin/Rset*(0.2%)+0.2%F.S. | |||
| 斜率 | ||||||
| 电流斜率 | 0.001～1.2A/us | 0.01～12A/us | 0.0001～0.8A/us | 0.001～8A/us | 0.0001～0.48A/us | 0.001～4.8A/us |
| 电流测量 | ||||||
| 量程 | 0-120A | 0-1200A | 0-84A | 0-840A | 0-48A | 0-480A |
| 精度 | 2mA | 20mA | 1.4mA | 14mA | 0.8mA | 8mA |
| 分辨率 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
| 电压测量 | ||||||
| 量程 | 0-30V | 0-150V | 0-120V | 0-600V | 0-240V | 0-1200V |
| 精度 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
| 分辨率 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
| 其他规格 | ||||||
| AC电压 | 220VAC ±10%，50～60Hz，720VA | |||||
| 操作温度 | 0～40℃ | |||||
| 满功率操作温度 | 0～25℃ | |||||
| 重量 | 72Kg | |||||
| 尺寸 | 432mm(W)*385mm(H)*715mm(D)（含脚轮） | |||||
24kW机型
| 型号 | FT68224A/E-150-2400 | FT68224A/E-600-1680 | FT68224A/E-1200-960 | |||
| 电压 | 150V | 600V | 1200V | |||
| 电流 | 2400A | 1680A | 960A | |||
| 功率 | 24,000W | 24,000W | 24,000W | |||
| 满电流最低操作电压 | 1.5V/2400A | 14V/1680A | 20V/960A | |||
| 恒电流模式 | ||||||
| 量程 | 0-240A | 0-2400A | 0-168A | 0-1680A | 0-96A | 0-960A |
| 分辨率 | 4mA | 40mA | 2.8mA | 28mA | 1.6mA | 16mA |
| 精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
| 恒电压模式 | ||||||
| 量程 | 0-30V | 0-150V | 0-120V | 0-600V | 0-240V | 0-1200V |
| 分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
| 精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
| 恒功率模式 | ||||||
| 量程 | 0‐24,000W | 0‐24,000W | 0‐24,000W | |||
| 分辨率 | 400mW | 400mW | 400mW | |||
| 精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
| 恒电阻模式 | ||||||
| 量程 | 0.0006Ω～125Ω | 0.008Ω～715Ω | 0.02Ω～2.5kΩ | |||
| 精度 | Vin/Rset*(0.2%)+0.2%F.S. | Vin/Rset*(0.2%)+0.2%F.S. | Vin/Rset*(0.2%)+0.2%F.S. | |||
| 斜率 | ||||||
| 电流斜率 | 0.001～2.4A/us | 0.01～24A/us | 0.001～1.6A/us | 0.01～16A/us | 0.001～0.96A/us | 0.01～9.6A/us |
| 电流测量 | ||||||
| 量程 | 0-240A | 0-2400A | 0-168A | 0-1680A | 0-96A | 0-960A |
| 精度 | 4mA | 40mA | 2.8mA | 28mA | 1.6mA | 16mA |
| 分辨率 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
| 电压测量 | ||||||
| 量程 | 0-30V | 0-150V | 0-120V | 0-600V | 0-240V | 0-1200V |
| 精度 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
| 分辨率 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
| 其他规格 | ||||||
| AC电压 | 220VAC ±10%，50～60Hz，1420VA | |||||
| 操作温度 | 0～40℃ | |||||
| 满功率操作温度 | 0～25℃ | |||||
| 重量 | 156Kg | |||||
| 尺寸 | 432mm(W)*695mm(H)*714mm(D)(含脚轮) | |||||
A/E功能配置列表
| 功能列表 | A | AL | E |
| 恒流（CCH/CCL） | √ | √ | √ |
| 恒压（CVH/CVL） | √ | √ | √ |
| 恒阻（CR） | √ | √ | √ |
| 恒功率（CP） | √ | √ | √ |
| 动态电流（CCDH/CCDL） | √ | √ | √ |
| 动态电阻（CRD） | √ | √ | × |
| 动态功率（CPD） | √ | √ | × |
| 序列（SEQ） | √ | √ | √ |
| 自动（Auto） | √ | √ | √ |
| 过流（OCP） | √ | √ | √ |
| 过功率（OPP） | √ | √ | √ |
| 放电（DISCHARGE） | √ | √ | √ |
| 负载效应（LOEF） | √ | √ | √ |
| 内阻（ESR） | √ | √ | √ |
| LED模拟（LED） | √ | √ | × |
| 动态扫频（SWEEP） | √ | √ | √ |
| 恒压+恒流（CV+CC） | √ | √ | × |
| 恒阻+恒流（CR+CC） | √ | √ | × |
| 恒功率+恒流（CP+CC） | √ | √ | × |
| 保存 | √ | √ | √ |
| 调用 | √ | √ | √ |
| 远端补偿 | √ | √ | √ |
| 恒压速度 | √ | √ | √ |
| 模拟编程 | √ | √ | √ |
| 外部控制 | √ | √ | √ |
| 模拟短路 | √ | √ | √ |
| 定时带载 | √ | √ | √ |
| VON/VOFF | √ | √ | √ |
| 限制设定 | √ | √ | √ |
| 硬件限制 | √ | √ | √ |
| 保护设置 | √ | √ | √ |
| 时间测量 | √ | √ | √ |
| Vpk+/- | √ | √ | √ |
| 数据传输 | 1kHz/s | 1kHz/s | 1kHz/s |
| 并机 | √ | √ | √ |
| 通讯 | RS232/RS485/LAN/USB（GPIB,CAN选配） | ||
