FT66100A系列多通道电子负载（6通道位300W/600W,80V/500V）
FT66100A是费思新一代多通道可编程直流电子负载，其配置的8英寸彩色屏幕，能够同时显示6个通道的工作内容，并根据通道数量， 自适应调整最佳显示界面。本负载提供丰富的测试功能， 适用于各种直流电源、电池、充电器、LED驱动器或相关设备的测试， 其中既包含CC、CV、CR和CP等基本的测试模式， 还提供了LED测试模式及动态测试功能，动态频率可达20KHz。FT66100A采用主机和模组一拖多的结构， 非常适合组建电源测试平台， 能为您的设计和测试提供多种解决方案， 配合费思强大的上位机软件， 无疑是您测试中的最佳助手。
FT66100A电子负载特点：
l 8寸彩色显示屏，可同时显示6通道数据及设定参数，自适应屏幕显示，支持中/英/繁语言显示。
l 5位数据显示，0.05%精确度，20kHz动态频率。
l 恒流，恒压，恒阻，恒功率和LED五种功能。
l 支持快速调用，数字键可任意调用已保存设置，测试便利。支持自动测试，负载自动完成测试过程，并给出测试果。
l 支持OCP测试，自动寻找过流保护点，记录最大电流及最大功率值并产生结果判断。
l 功能性上位机软件，集成了常用功能，一键完成测试，记录曲线，
l 图像数据。
l 两种短路状态，切换和延时，确保被测电源的安全性。完善的硬件软件保护，全面的对内对外保护。
l 模拟容性感性负载，控制电池充电，放电状态。
l RS232/LAN（选）/GPIB（选）通讯口，标准SCPI指令集，方便搭建测试系统。
根据实际通道数，自适应调整最佳界面
主机和模组
FT66100A主机共设有6个模组安装位 ，模组功率300W或600W，模组电流最大到120A、电压最大到500V，主机可搭载6个300W模组或3个600W模组。主机可单独控制任意模组，也可同步控制多个模组。每个模组具备两个测试输入端子（正、负极）及远端感应端子（SENSE）。
FT66103A 80V/60A/300W 1个模组位
FT66105A 500V/10A/300W 1个模组位
FT66106A 80V/120A/600W 2个模组位
FT66108A 500V/20A/600W 2个模组位
GPIB通讯口 选配
程式功能(编程功能)
FT66100A的程式功能，可以帮助完成复杂负载变化过程（序列），也可完成生产线的自动测试。并且程式功能的前10步支持快速调用。
自动测试功能：编辑好测试参数以后，客户只要按ON/OFF键，或者按一个触发开关， 负载自动完成测试流程， 自动形成判断结果。如果PASS则显示PASS，如果FAIL，会弹出一个表格，显示出哪个通道的第几个项目不合格。
快速调用：负载支持把常用功能保存到数字键里边，需要的时候直接按数字键即可完整调用设置参数，不用重新设定，非常适合测试或者调试使用。
动态（瞬态）功能
FT66100A负载提供动态（瞬态）功能，可根据设定在两个参数间周期切换，且可设置切换斜率，此功能常用于测试电源瞬间特性，动态模式更可提供高达20KHz的动态频率，让你的测试得心应手。
LED功能
费思对于负载应用于LED驱动测试做了多项改进， 对FT66100的恒压功能进行了修正，使其更接近于LED的工作特性曲线，为了适应各种不同方案的恒流源设计了恒压3种速度可调， 以便于LED驱动测试带载能力范围。附带FT66100的LED功能， 是通过设置LED灯具的工作电压、工作电流和导通电压，来确定负载的导通曲线，从而模拟某一个具体的灯具来对LED驱动进行验证。
应用（APPLY）模式
FT66100A负载提供多种应用模式以适应特殊情况下的测试，具体包括四种模式：
感性负载模拟（CC Rise)、容性负载模拟（CV Rise)、恒电流转恒电压
(CC To CV)及恒电阻转恒电压模式(CR To CV)。

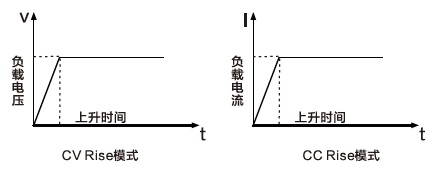

恒电压软启动模式，等效于一个容性负载，其模拟电容的大小与软启动的上升时间成正比。恒电流软启动模式， 等效于一个感性负载，其模拟电感的大小与软启动的上升时间成正比。
OCP测试功能
FT66100A的OCP功能，自动寻找过流保护点，停止并记录最大电流值， 保护点的电压值及最大功率值。并且可以设定上下限， 负载自行产生判断。
定态模式应用
恒电流（CC）、恒电压（CV）、恒电阻（CR）、恒功率（CP）。
恒电流模式：电源负载跳变测试；电池充放电及寿命测试；燃料电池测试；直流电机带载电路测试。
恒电压模式：手机充电器测试；Fold Back电源的电流限制测试；燃料电池测试；电流源测试。
恒电阻模式：通信电源的缓开机测试；LED驱动器测试；汽车温度控制器的带载电路测试。
恒功率模式：恒功率电源测试；电池容量及电池寿命测试。
SCPI与远程控制
FT66100A负载支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能，这为智能化测试平台的组建和用户的二次开发提供了方便。FT66100A负载通过RS232与GPIB接口可轻松实现远程控制。
订购信息
FT66100A：电子负载主机
FT66103A：电子负载模组60A/80V/300W
FT66105A：电子负载模组10A/500V/300W
FT66106A：电子负载模组120A/80V/600W
FT66108A：电子负载模组20A/500V/600W
FT661000A：FT66100A用GPIB接口
FT661001A：FT66100A用LAN接口
FT66100A参数列表
| 型号 | FT66103A | FT66105A | FT66106A | FT66108A | ||||
| 功率 | 300W | 300W | 600W | 600W | ||||
| 电流 | 60A | 10A | 120A | 20A | ||||
| 电压*1 | 80V | 500V | 80V | 500V | ||||
| 电流满电压 | 1V@60A | 4.5V@10A | 1.5V@120A | 5V@20A | ||||
| 恒电流模式 | ||||||||
| 量程 | 0～6A | 0～60A | 0～1A | 0～10A | 0～12A | 0～120A | 0～2A | 0～20A |
| 分辨率 | 0.1mA | 1mA | 0.02mA | 0.2mA | 0.2mA | 2mA | 0.04mA | 0.4mA |
| 精度 | 0.1%+0.1%F.S. | 0.1%+0.2%F.S. | 0.1%+0.1%F.S. | 0.1%+0.2%F.S. | 0.1%+0.1%F.S | 0.1%+0.2%F.S. | 0.1%+0.1%F.S. | 0.1%+0.2%F.S. |
| 恒电压模式 | ||||||||
| 量程 | 0～16V | 0～80V | 0～50V | 0～500V | 0～16V | 0～80V | 0～50V | 0～500V |
| 分辨率 | 0.3mV | 2mV | 1mV | 10mV | 0.3mV | 2mV | 1mV | 10mV |
| 精度 | 0.05%+0.1%F.S. | |||||||
| 恒功率模式*2 | ||||||||
| 量程 | 0～300W | 0～300W | 0～600W | 0～600W | ||||
| 分辨率 | 5mW | 5mW | 10mW | 10mW | ||||
| 精度 | 0.5%+1%F.S. | |||||||
| 恒电阻模式*2*3 | ||||||||
| 量程 | 0.025Ω～100Ω(16V) 0.625Ω～2500Ω(80V) | 0.5Ω～1875Ω(50V) 25Ω～93600Ω(500V) | 12.5mΩ～50Ω(16V) 0.3125～1250Ω(80V) | 0.25～937.5Ω(50V) 12.5～46.8KΩ(500V) | ||||
| 分辨率 | 16bit | |||||||
| 精度 | 3%+0.4%(100Ω) 3%+0.2% (2500Ω) | 3%+0.4%(1875Ω) 3%+0.2% (93600Ω) | 3%+0.4%(50Ω) 3%+0.2% (2500Ω) | 3%+0.4%(937.5Ω) 3%+0.2% (46800Ω) | ||||
| 瞬态 | ||||||||
| T1 & T2 | 0.025～50ms/Res:5μs0.1～500ms/Res:25μs10～50s/Res:2.5ms | |||||||
| 精度 | 1us/1ms+100ppm | |||||||
| 斜率 | ||||||||
| 电流范围 | 0～6A | 0～60A | 0～1A | 0～10A | 0～12A | 0～120A | 0～2A | 0～20A |
| 斜率 | 1～25mA/μs | 0.01～2.5A/μs | 0.16～40A/μs | 1.6～400mA/μs | 2～50mA/μs | 0.02～5A/μs | 0.32～80 A/μs | 3.2～800A/μs |
| 0.001A/μs | 0.01A/μs | 0.16mA/μs | 1.6mA/μs | 0.002A/μs | 0.02A/μs | 0.32mA/μs | 3.2mA/μs | |
| 精度 | (1±35%)×设定值 | |||||||
| 测量 | ||||||||
| 电压测量 | ||||||||
| 量程 | 0～16V | 0～80V | 0～50V | 0～500V | 0～16V | 0～80V | 0～50V | 0～500V |
| 分辨率 | 0.3mV | 2mV | 1mV | 10mV | 0.3mV | 2mV | 1mV | 10mV |
| 精度 | 0.05%+0.1%F.S. | |||||||
| 电流测量 | ||||||||
| 量程 | 0～6A | 0～60A | 0～1A | 0～10A | 0～12A | 0～120A | 0～2A | 0～20A |
| 分辨率 | 0.1mA | 1mA | 0.02mA | 0. 2mA | 0.2mA | 2mA | 0.04mA | 0. 4mA |
| 精度 | 0.05%+0.1%F.S. | |||||||
| 功率测量 | ||||||||
| 量程 | 0～300W | 0～300W | 0～600W | 0～600W | ||||
| 分辨率 | 5mW | 5mW | 10mW | 10mW | ||||
| 精度 | 1%+0.5%F.S. | |||||||
| 短路特性 | ||||||||
| 电流(CC) | ≒6A | ≒60A | ≒1A | ≒10A | ≒12A | ≒120A | ≒2A | ≒20A |
| 电压(CV) | 0V | |||||||
| 其它特性 | ||||||||
| 温漂 | 100ppm/℃(典型值) | |||||||
| 重量和体积 | 2.7Kg 1模组位 | 2.7Kg 1模组位 | 5.5Kg 2模组位 | 5.5Kg 2模组位 | ||||
