当今电源设计人员面临着越来越大的压力，需要实现90%、甚至更高的功率转换效率。推动这种发展趋势的因素，包括延长便携式电子器件中的电池续航时间、物联网以及对功耗更低的“更加绿色的”产品的需求。许多设计正在使用GaN或SiC开关器件代替硅FETs和IGBTs。一如既往，产品上市时间压力正不断推动着测试速度加快（同时还要非常准确）。

4系列B MSO示波器提供了FlexChannel®输入及新型图形用户界面，设计人员可以一次测试多个测试点，从而加快测试速度。高级功率测量和分析选项 （4/5/6-PWR）为关键功率测量自动完成设置过程，并提供了多种工具，根据电源设计指标和标准评估测试结果。

本应用指南将概括介绍怎样使用泰克4系列B MSO示波器及4/5/6-PWR功率分析软件进行重要的电源测量。

准备电源测量

为进行准确测量，必须正确设置功率测量系统，精确地捕获波形，进行分析和调试。要考虑的重要课题有：

消除电压探头和电流探头之间的时延

消除探头偏置

对电流探头消磁

消除电压探头和电流探头之间的时延

在使用示波器进行功率测量时，必需测量经过被测器件的电压及流经被测器件的电流。这项任务要求两只单独的探头：一只电压探头（通常是高压差分探头）和一只电流探头。每只电压探头和电流探头都有自己的传播延迟特性，这些波形中产生的边沿可能并没有对准。电流探头和电压探头之间的延迟差称为时延，会导致幅度和定时测量不准确。

由于时延产生了定时延迟，因此它会导致定时差、相位和功率系数测量不准确。许多测量系统可以“自动校准”仪器内部的延迟，但在系统中增加探头时，必须补偿探头放大器和电缆长度的差异。

4系列B MSO示波器可以补偿从探头尖端到测量系统的延迟，确保进行最准确的定时测量。您可以手动校正探头时延，把探头连接到相同的波形源，然后把延迟加到较快信号的信号路径中，这样就可以在时间上对准信号，而不必以物理方式在较短的探头电缆中增加电缆长度。

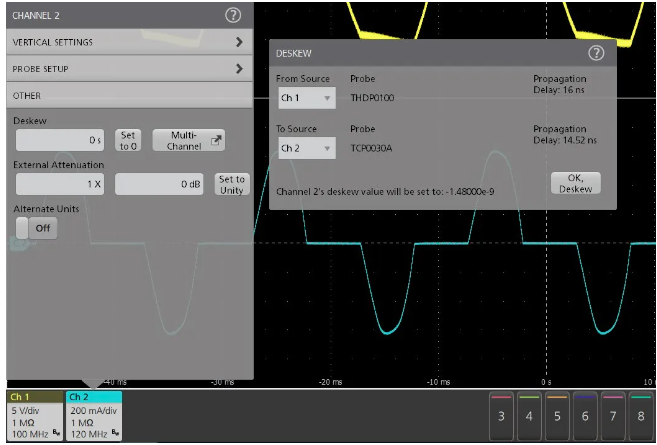

图1. 在调节前对差分电压探头和电流探头之间的时延进行静态补偿。这些探头有机载内存，存储着标称传播延迟。

4系列B MSO示波器还提供了单键“静态”时延校正功能。图1是两个TekVPI®功率探头之间的时延实例。示波器从探头中读取标称传播延迟，计算出两只探头之间的延迟差约为1.48ns。您只需按OK，Deskew按钮就会调节信号之间的相对定时。

图2显示了图1中使用的相同的测试设置在运行静态时延校正功能之后的结果。如果使用的是非泰克探头，您需要手动校正电压和电流波形时延，配置电流探头设置

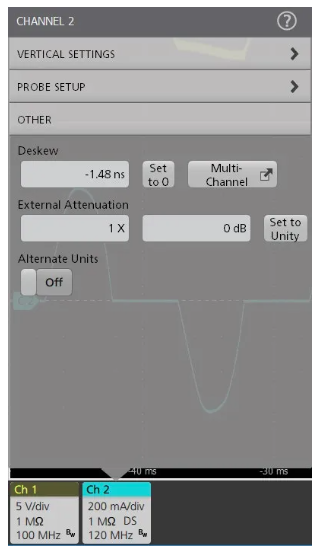

图2. 调节后静态时延补偿。注意根据探头中存储的传播延迟，已经增加了-1.48 ns的时延校正。
