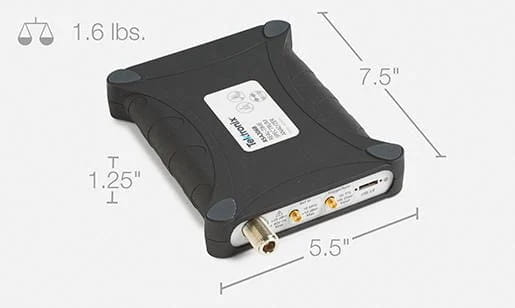

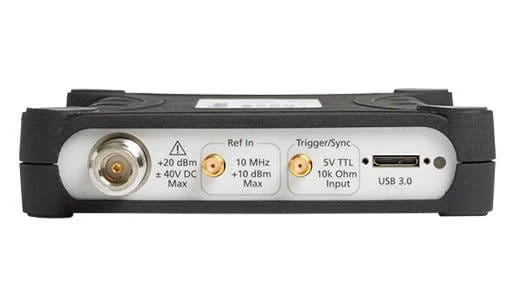

RSA306使用您的电脑和泰克SignalVu-PC™ RF 信号分析软件，为9 kHz ~ 6.2 GHz信号提供实时频谱分析、流式捕获和深入信号分析功能，而且价格经济，携带异常方便，特别适合现场、工厂或科研应用。

主要性能指标

9 kHz ~ 6.2 GHz 频率范围，满足各种分析需求

+20 dBm ~ -160 dBm 测量范围

Mil-Std 28800 Class 2 环境、撞击和振动规范，适用于严酷的条件

在 6.2 GHz 整个频宽中快速扫描 (每秒 2 次)，迅速检测未知信号

40 MHz采集带宽可以对现代标准执行宽带矢量分析

以100% 检测概率捕获持续时间最短 27 μs 的信号

主要特点

使用标配泰克 SignalVu-PC™ 软件，获得全功能频谱分析功能

17 种频谱和信号分析测量显示可支持几十种测量类型

地图绘制、调制分析、WLAN、LTE 和蓝牙标准选项支持脉冲测量、播放记录的文件、信号勘测和频率/相位稳定测量

EMC/EMI 预一致性测试和调试 - CISPR 检测器, 预定标准, 极限线, 简便设置附件, 环境特点捕获, 故障分析, 报告生成

DataVu-PC 软件能够在可变带宽中实现多台记录

实时频谱/ 三维频谱图显示，使查找瞬态信号和干扰的时间达到最小

标配应用编程接口 (API)，适用于 Microsoft Windows 环境

MATLAB 仪器驱动程序，用于仪器控制工具箱

流式捕捉技术，记录长期事件

三年保修

应用

学术/教育

工厂或现场维护、安装和维修

经济型设计和制造

搜寻干扰

RSA306B：一种全新的仪器类别

RSA306B提供了全功能频谱分析和深入的信号分析功能，任何以前的产品都无法比肩其价格。通过使用最新商用接口及计算能力，RSA306B把信号采集与测量分开，明显降低了仪器硬件的成本。数据分析、存储和重放都在电脑、平板电脑或笔记本电脑上进行。从采集硬件中单独管理PC，可以简便地升级计算机，最大限度地减少IT管理问题。

SignalVu-PC™软件和API，支持深入分析和快速编程交互

RSA306B运行SignalVu-PC，这一强大的程序是泰克高性能信号分析仪的基础。SignalVu-PC 提供了以前经济型解决方案中没有提供的深入分析功能。DPX 频谱/三维频谱图的实时处理在电脑中进行，进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择SignalVu-PC 编程接口，也可以使用标配的应用编程接口(API)，其提供了一套丰富的命令和测量功能。.另外还为API 提供了MATLAB 驱动程序，可以与MATLAB 和仪器控制工具箱一起使用。

DataVu-PC 多仪器记录和分析软件，支持大型记录

DataVu-PC 软件可以使用独立设置同时控制两台频谱分析仪。您可以监测宽频宽，同时在仪器范围内任何频率上以最高 40 MHz 带宽记录数据。一旦记录完毕， DataVu-PC 可以根据幅度和频率模板特点查找和标记关注的信号，而不需要手动检查长记录。在最多 2,000,000 个脉冲上提供脉冲测量。

SignalVu-PC 基本版中包括的测量

免费的 SignalVu-PC 程序的基本功能远远不只是基本功能。下表概括了SignalVu-PC 免费软件中包括的测量。

RSA306B及SignalVu-PC为现场和实验室提供了基础测量和高级测量功能

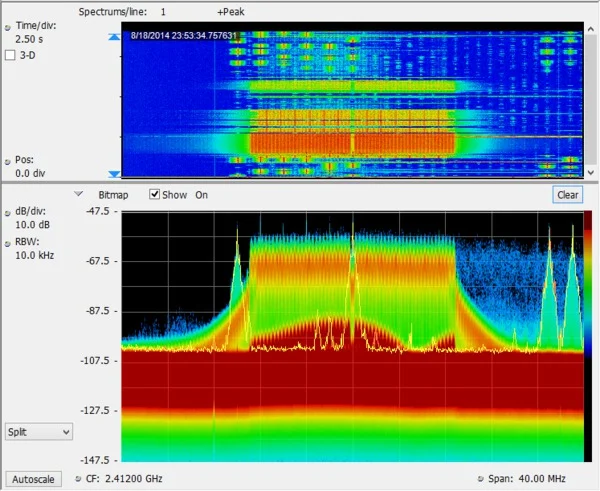

看到您以前从未看到的细节：RSA306B 的 40 MHz 实时带宽与 SignalVu-PC 的处理能力相结合，为您显示每一个信号，在使用高性能电脑时可显示最短持续时间为 27 μs 的信号。下图显示了WLAN 传输( 绿色和橙色)，在屏幕中重复出现的窄信号是一只蓝牙接入探头。三维频谱图( 屏幕上方部分) 在时间上把这些信号清楚地分开，显示任何信号碰撞。

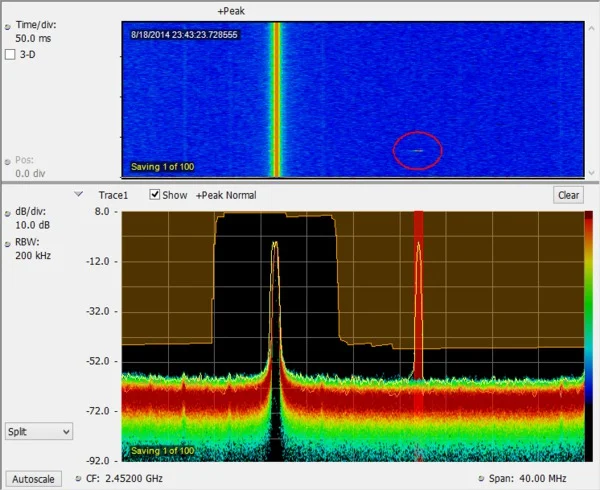

监测变得异常简便。频谱模板测试捕获频域中发现的瞬态信号细节，如间歇性干扰。模板测试可以设置成停止采集、保存采集、保存图片、发送声音警报。下图显示了为监测一个频段违规而创建的频谱模板( 频谱画面上的橙色部分)。发生了一个持续时间为125μs的瞬态信号，违反了模板，违规用红色显示。在红色违规区域上方的三维频谱图( 圆圈) 中可以清楚地看到瞬态信号。

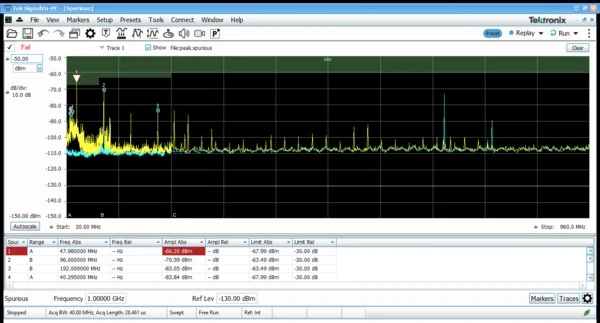

RSA306B和SignalVu-PC可以简便地执行EMI预一致性测试和诊断测量。可以在校正文件中输入和存储变送器、天线、前置放大器和电缆增益/损耗，可以使用SignalVu-PC的标准杂散测量功能，为测试确定极限行。下图显示了 30MHz ~ 960 MHz 测试，其中阴影部分是 FCC Part 15 Class A 极限。蓝色谱线是捕获的环境特点。违规记录在图下的结果表中。可以使用选项 SVQP 增加 CISPR 准峰值和平均值检测器。

可以使用选项 EMCVU 增加 EMC 预一致性测试解决方案。此选项支持许多预定义的限制线。它还新增了一个向导，用于轻松一键设置建议的天线、LISN 和其他 EMC 附件。在使用新 EMC-EMI 显示时，您只能在出现故障时使用耗时的准峰值以便加快测试。此显示也提供一键环境测量。检查工具用于在本地测量感兴趣的频率，无需扫描。

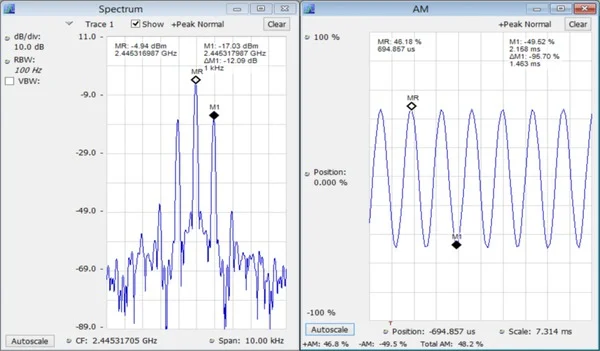

SignalVu-PC 标配AM 和FM 信号分析功能。下面的屏幕图显示了把载波调制到48.9% 总AM 的1 kHz 音调幅度。频谱画面上使用标记以1 kHz 偏置距载波12.28 dB 测量调制边带。调制画面同时查看相同的信号，显示了AM 随时间变化及+Peak、-Peak 和总AM 测量。选项SVA 提供了模拟音频调制高级测量，包括SINAD、THD 和调制速率。

SignalVu-PC特定应用许可

SignalVu-PC提供了大量的面向应用的测量和分析许可，包括：

通用调制分析(27 种调制类型，包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)

使用 CISPR 峰值、准峰值和平均值检测器进行 EMC/EMI 分析

对第 1 期和第 2 期信号进行 P25 分析

对802.11a/b/g/j/p、802.11n、802.11ac 进行 WLAN 分析

LTE™ FDD 和 TDD 基站 (eNB) 小区号和 RF 测量

基本速率、低能耗和 Bluetooth 5 的 Bluetooth® 分析。部分支持增强数据速率

地图和信号强度

脉冲分析

AM/FM/PM/ 直接音频测量，包括 SINAD、THD

播放记录的文件，包括在所有域中进行全面分析

信号分类和勘测

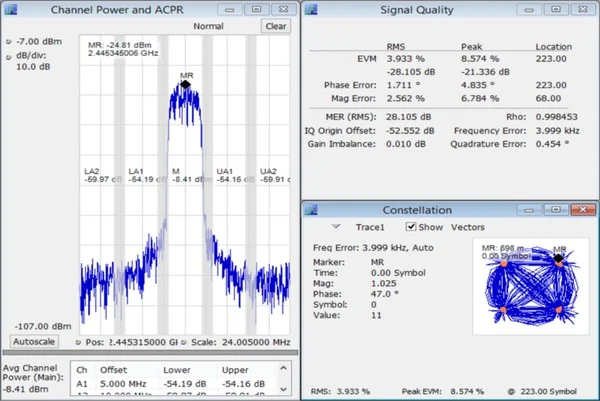

调制分析应用SVM提供了多个调制质量显示画面。下面的截图显示了标准通道功率/ACLR测量及QPSK信号的星座图和矢量信号质量测量。

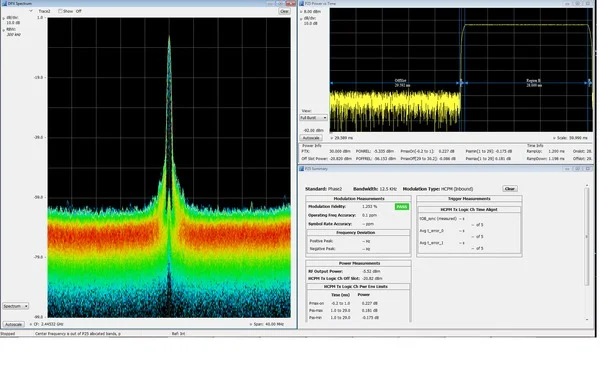

SignalVu-PC应用SV26在APCO P25信号上迅速执行基于标准的发射机健康校验。下图显示了使用频谱分析仪监测第二期信号中的异常事件，同时执行发射机功率、调制和频率测量。

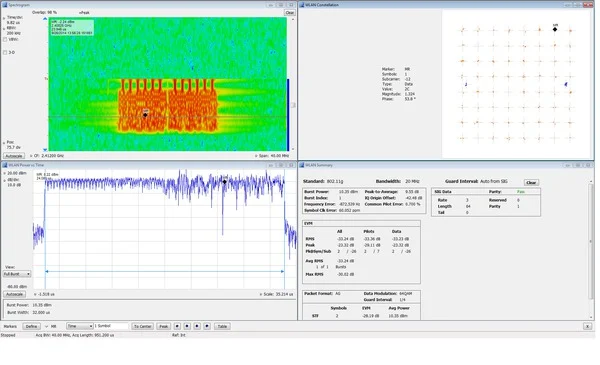

可以方便地进行完善的WLAN 测量。在下面所示的802.11g 信号中，三维频谱图显示了初始导频序列，后面是主信号突发。数据包的调制自动检测为64 QAM，显示为星座图。数据摘要显示EVM 为-33.24 db RMS，突发功率测得10.35dBm。SignalVu-PC应用程序适用于带宽高达40 MHz的802.11a/b/j/g/p、802.11n和802.11ac。

增加了两个新选项，帮助您在时域、频域和调制域中进行基于 Bluetooth SIG 标准的发射机 RF 测量。选件 SV27 支持 RF 规定的基本速率和低能耗发射机测量。TS.4.2.0 和 RF-PHY.TS.4.2.0 测试规范它还解调并提供增强数据速率数据包的符号信息。选件 SV31 支持蓝牙 5 标准（LE 1M、LE 2M、已编码 LE）和核心规范中规定的测量。这两个选件也解码所传输的物理层数据并使用颜色编码符号表中的数据包字段以便清晰标识。

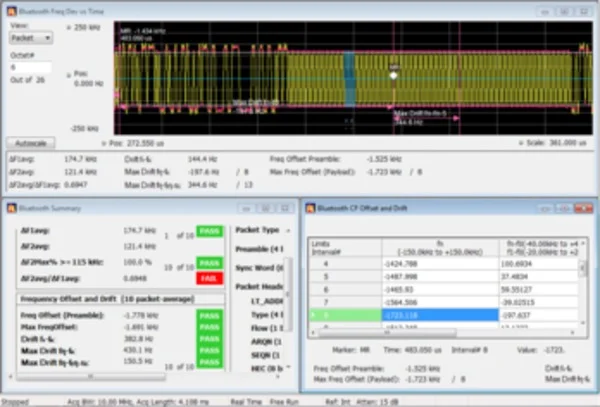

提供了测试通过/失败结果，支持量身定制的极限。下面的测量显示了方差相对于时间关系、频率偏置和漂移、测量摘要及测试通过/失败结果。

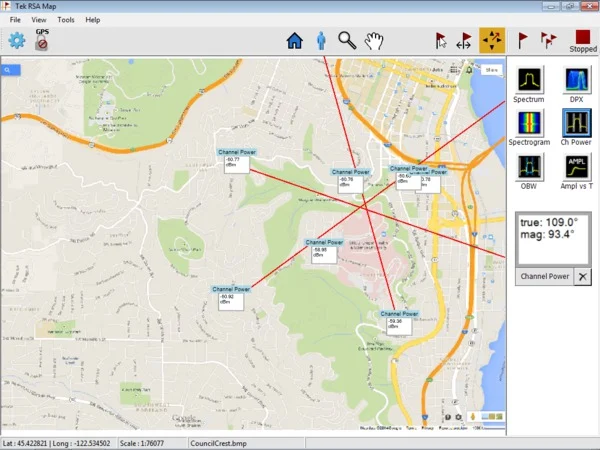

SignalVu-PC MAP应用实现了干扰搜寻和位置分析功能。方位角功能可以在绘制的测量地图上画线或画箭头，指明进行测量时天线指向的方向，确定干扰位置。还可以创建和显示测量标签。

应用 SV28 实现了下述 LTE 基站发射机测量：

小区 ID

通道功率

占用带宽

邻道泄漏比(ACLR)

频谱辐射模板(SEM)

TDD的发射机关闭功率

基准信号 (RS) 功率

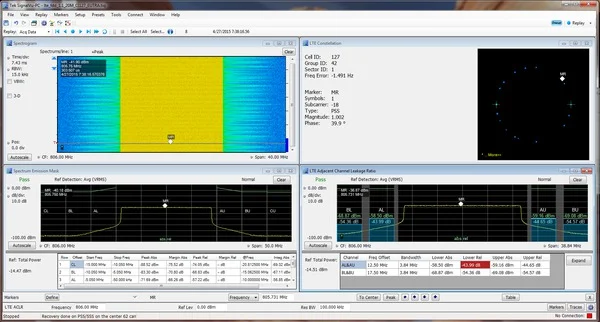

有四种预置用于加快预一致性测试和确定小区号。这些预置被定义为小区号、ACLR、SEM、频道功率和 TDD Toff 功率。测量满足 3GPP TS 第 12.5 版中的定义，支持所有基站类别，包括微微小区和家庭基站。报告测试通过/不通过信息，支持所有通道带宽。

小区号预置在星座图中显示一级同步信号 (PSS) 和二级同步信号 (SSS)。它还提供频率误差。

ACLR 预置测量 E-UTRA 和 UTRA 邻道，支持不同的UTRA芯片速率。在没有输入时，ACLR 还支持根据测得的噪声进行噪声校正。ACLR和SEM都在扫描模式(默认状态)下运行，或在要求的测量带宽低于40 MHz时在更快的单次采集(实时)模式下运行。

信号分类应用(SV54)支持专家系统指引，协助用户对信号分类。它提供了多个图形工具，可以迅速创建关心的频谱区域，可以高效地对信号分类。频谱曲线模板叠加在轨迹上方时提供了信号形状指引，同时显示了频率、带宽、通道编号和位置，可以迅速进行校验。可以迅速简便地对WLAN、GSM、W-CDMA、CDMA、蓝牙标准和增强数据速率、LTE FDD和TDD及ATSC信号分类。可以从H500/RSA2500信号数据库库中导入数据库，简便地转换为新的软件库。

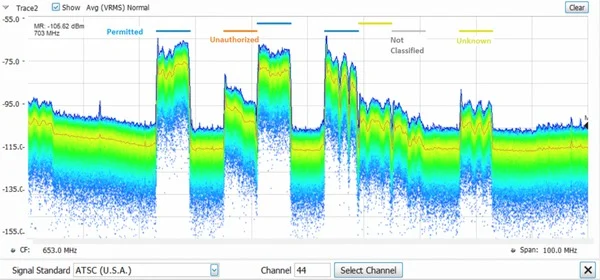

上面是典型的信号勘测。这一勘测是电视广播频段的一部分，7个区域被声明为允许（Permitted）、未知（Unknown）或未授权（Unauthorized），每个区域分别用色条指明。

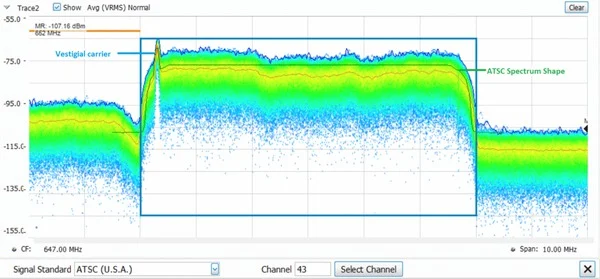

在这个图中，我们选择了单个区域。由于我们已经声称这是ATSC视频信号，因此ATSC信号的频谱模板叠加显示在区域中。信号与频谱模板匹配度非常高，包括信号下方的残留载波、ATSC广播的特点。

可以使用SignalVu-PC及地图绘制功能手动指明现场测量的方位角，大大提升三角测量工作。新增智能天线，能够把其方向报告给SignalVu-PC，自动实现这一过程。在搜寻干扰的过程中自动绘制测量的方位角/方位，可以大大加快搜索干扰源使用的时间。泰克作为完整的干扰搜寻解决方案的一部分提供Alaris DF-A0047手持式寻向天线，频率覆盖范围为20 MHz -8.5 GHz (选配9 kHz-20 MHz)。用户只需松开天线上的控制按钮，SignalVu-PC Map就会自动记录方位角信息和选定测量。完整的 DF-A0047 天线技术数据可以参见单独的天线产品技术资料，从网址：www.Tektronix.com 查找。

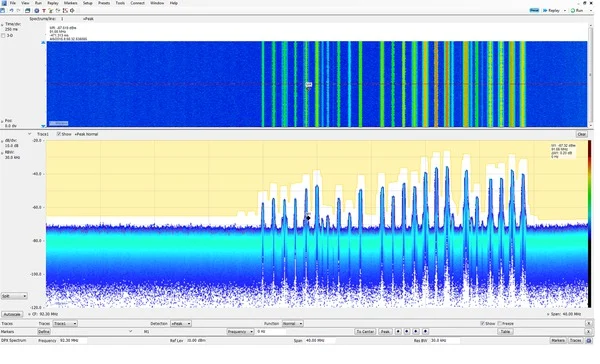

播放记录的信号可以把观察等待频谱违规的时间从几小时缩短到几分钟，您可以在桌面上复核记录的数据。记录长度只受存储介质容量限制，记录是SignalVu-PC中标配的基本功能。SignalVu-PC应用SV56播放可以全面分析所有SignalVu-PC 测量数据，包括DPX三维频谱图。在播放过程中保持最短信号时长指标。可以执行AM/FM音调解调。提供了可变频宽、解析带宽、分析长度和带宽。可以在记录的信号上执行频率模板测试，支持最高40 MHz频宽，模板违规操作包括蜂鸣、停止操作、保存轨迹、保存图像、保存数据。可以选择并循环播放的各个部分，重复考察关心的信号。播放可以是无隙的，也可以插入时隙，缩短复核时间。实时速率播放保证了AM/FM解调的保真度，提供了与实际时间1:1播放。记录的时钟时间在三维频谱图标记中显示，与真实世界事件相关。在下图中，正在重播FM频段，使用一个模板检测频谱违规，同时侦听92.3 MHz中心频率的FM信号。

DataVu-PC 多仪器记录和分析软件，支持大型记录

DataVu-PC 软件可以使用独立设置同时控制两台频谱分析仪。您可以监测宽频宽，同时在仪器范围内任何频率上以最高 40 MHz 带宽记录数据。一旦记录完毕， DataVu-PC 可以根据幅度和频率模板特点查找和标记关注的信号，而不需要手动检查长记录。在最多 2,000,000 个脉冲上提供脉冲测量。

USB频谱分析仪使用的仪器控制器

在此输入有关概念的简要描述（可选）。

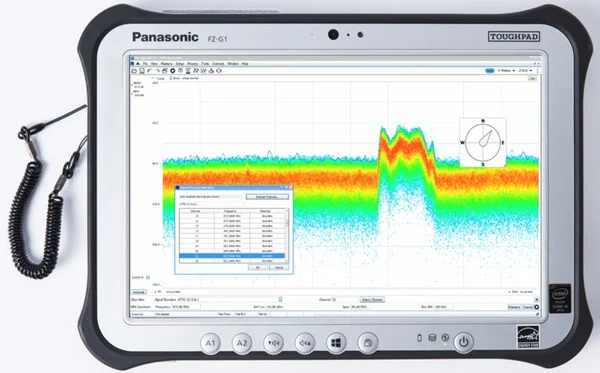

泰克作为RSA306B选项及单机版提供Panasonic FZ-G1平板电脑。在从泰克购买时，FZ-G1配置的指标如下。为泰克配置的平板电脑有许多选项和功能在松下销售的基本FZ-G1中没有提供。

在从泰克购买时，FZ-G1 预装了 SignalVu-PC 软件，包括自定义编程显示设置和前面板按钮，优化了 SignalVu-PC 体验。

此外，泰克已经测试 FZ-G1，确保这一配置满足所有 USB 频谱分析仪规定的实时性能。

仪器控制器的主要指标

Windows 10 专业版操作系统

Intel® Core i5-5300U 2.30GHz 处理器(中国版为 i5-4310U 2.00GHz)

8GB RAM 256 GB

256 GB固态硬盘

10.1" (25.6 cm) 日光下可读屏幕

10点多触点+模数转换器屏幕加标配输入笔界面

USB 3.0 + HDMI端口, 第二个 USB端口

Wi-Fi, Bluetooth®和4G LTE多载波移动宽带，支持卫星GPS

经过MIL-STD-810G认证(4' 跌落, 撞击, 振动, 雨水, 尘土, 沙粒, 高度, 冷冻/解冻, 高温/低温, 温度骤变, 湿度, 易爆气体)

经过IP65认证的密封全天候设计

集成麦克风

集成扬声器

屏幕上和按钮式音量和静音控制

集成备用电池，支持热插拔蓄电池

3年保修，带有商业级支持(由松下在本地区提供)
