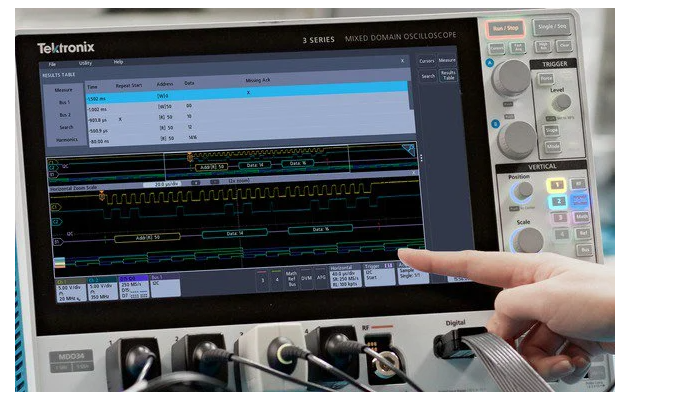

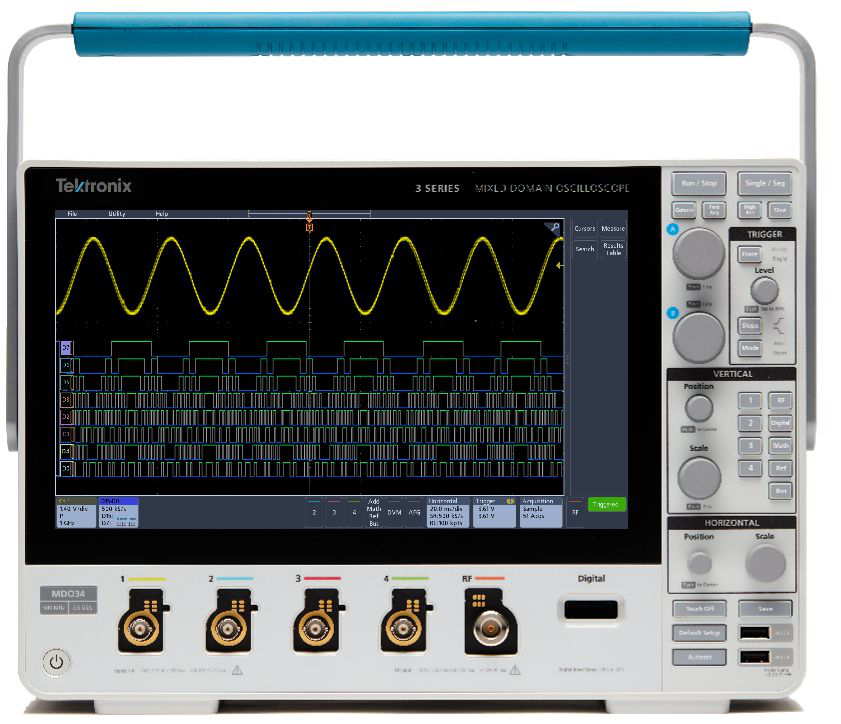

泰克示波器3 系列 MDO 混合域示波器

功能简介

  3 系列 MDO 凭借超大的显示器、提升的低电平信号测量精度以及业内领先的探头性能,为台式示波器树立新标准。3 系列内置独特的真正硬件频谱分析仪,具有出色的射频测试性能和保证的射频技术规格,无论您是测试 IoT 基带设计,还是仅用于简单的 EMI 诊断,均可满足您的需求。

 泰克3 系列 MDO 凭借超大的显示器、提升的低电平信号测量精度以及业内领先的探头性能,为台式示波器树立新标准。3 系列内置独特的真正硬件频谱分析仪,具有出色的射频测试性能和保证的射频技术规格,无论您是测试 IoT 基带设计,还是仅用于简单的 EMI 诊断,均可满足您的需求。

网图1网图-2

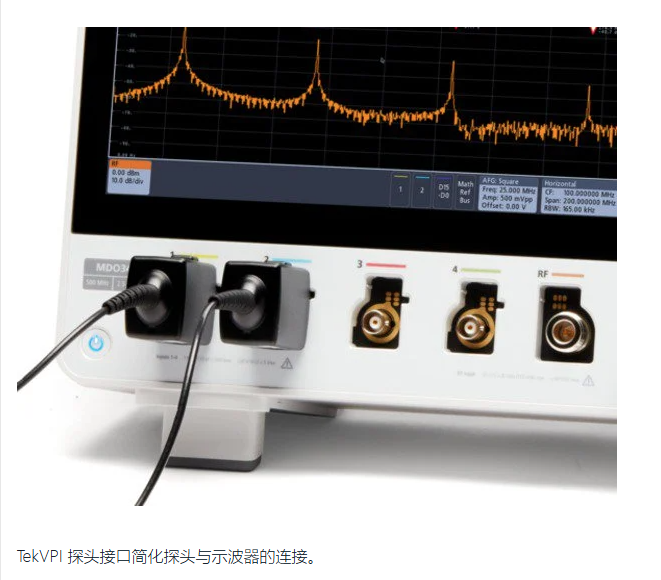

业界领先的探头性能

作为测量信号路径中的关键元件,探头不容忽视。在购买 3 系列 MDO 时,您将免费获得业内优质的探头。由于拥有业内最佳示波器负载 (3.9 pF),TPP 系列探头将成为您日常使用的随身探头。



特点

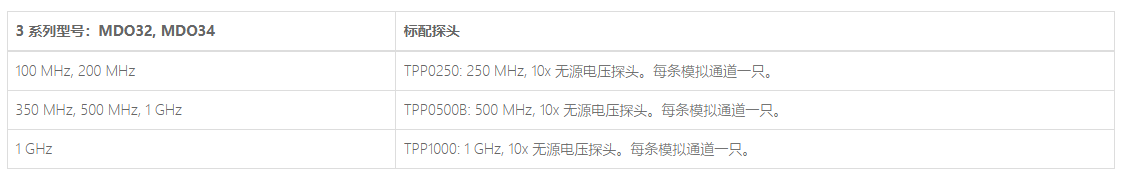

TPP 系统探头为标配。每条模拟通道一只。

3.9 pF 的业内最佳电容性探头负载

250 MHz、500 MHz 或 1 GHz 探头带宽,取决于仪器带宽

微小信号测量精度提升高达 40%

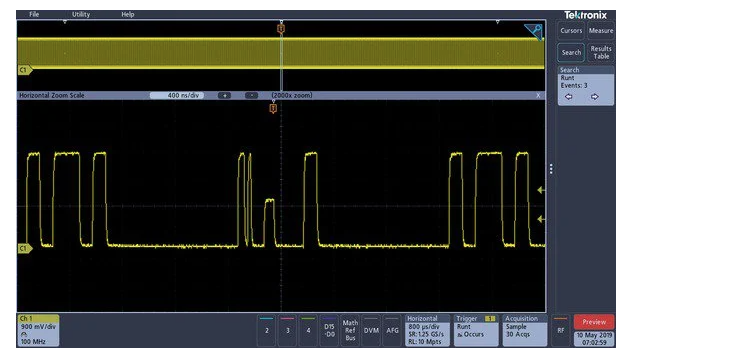

测量微小信号时,为获得更佳的测量精度,降低仪器的本底噪声至关重要。3 系列 MDO 中使用的全新前端设计有助于您将噪声测量精度提升高达 40%。评估示波器时,请务必仔细检查示波器的随机噪声技术规格。示波器各不相同,且并非所有示波器制造商均会测试和发布其随机噪声规格。

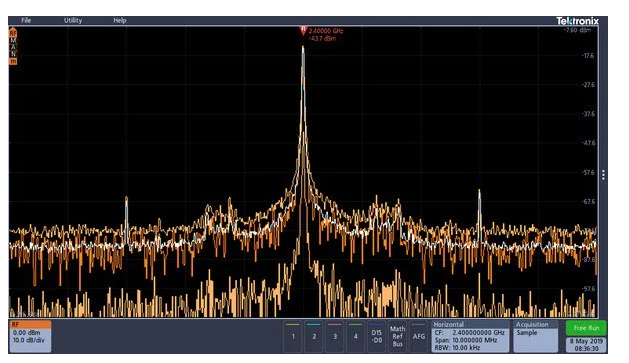

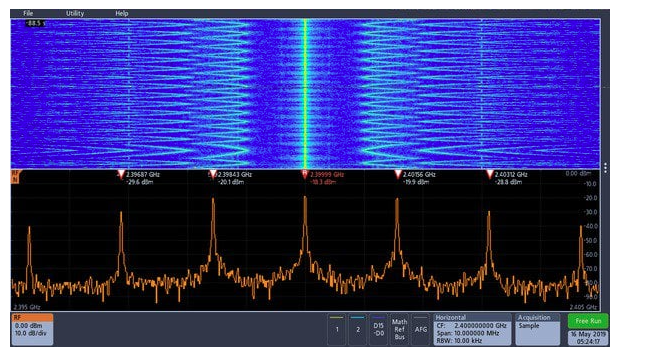

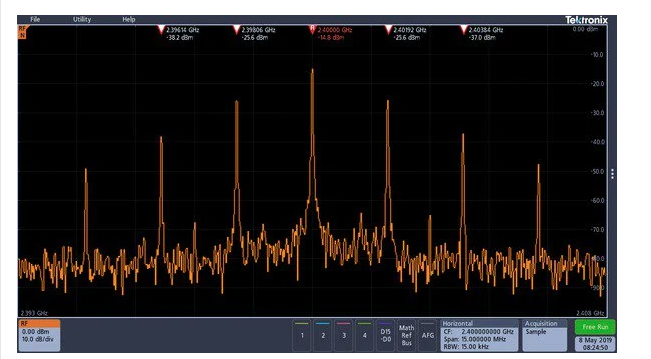

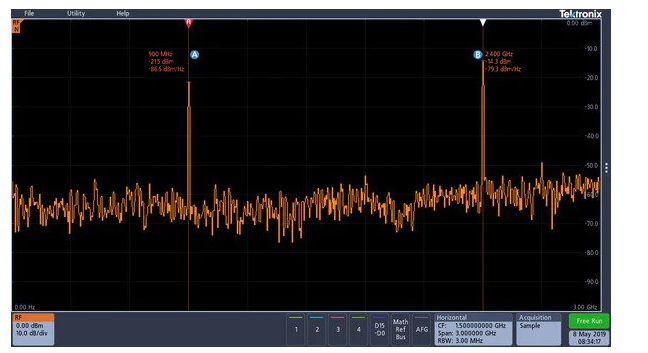

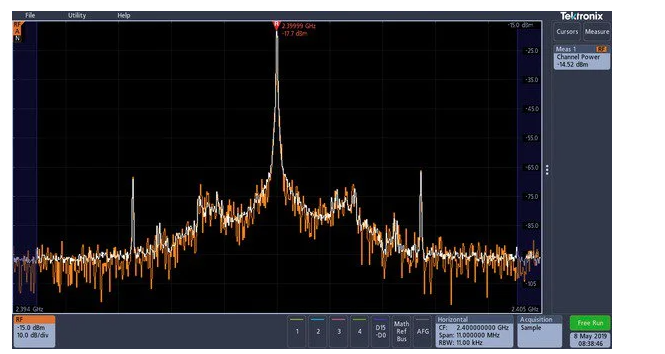

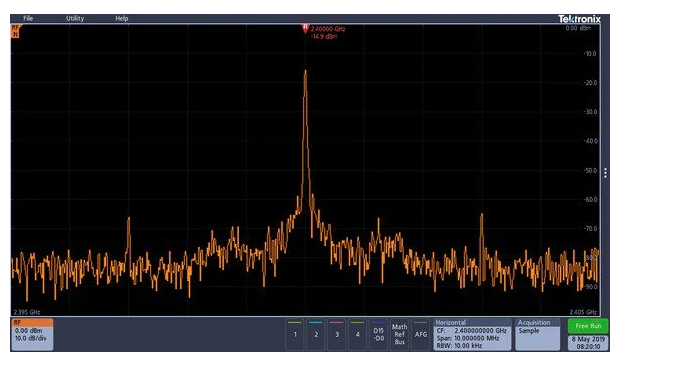

内置频谱分析仪

不管您是频谱分析仪专家还是临时使用,您都可以让内置频谱分析仪立即开始工作。与其他提供 FFT“频谱分析”的示波器不同,3 系列内置了真正的频谱分析仪。

3 系列与常规示波器 FFT

每台仪器标配 1 GHz 最大频率,选配最大 3 GHz 频率

同类产品中业内唯一一款真正集成的硬件频谱分析仪

最高 3 GHz 的超宽捕获带宽



功能强大,可升级

立即获取所需的所有调试功能,或在需要时添加这些功能。

高达 1 GHz 带宽

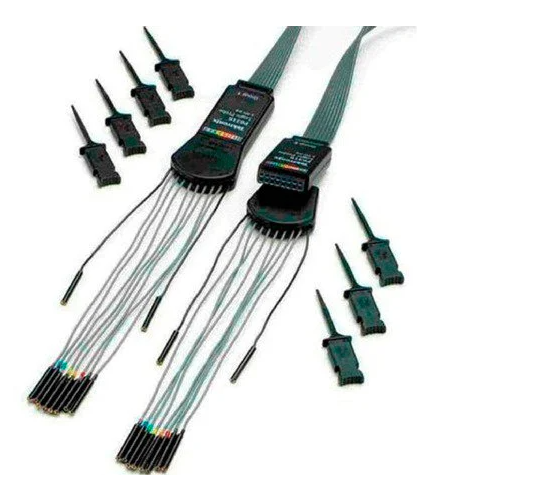

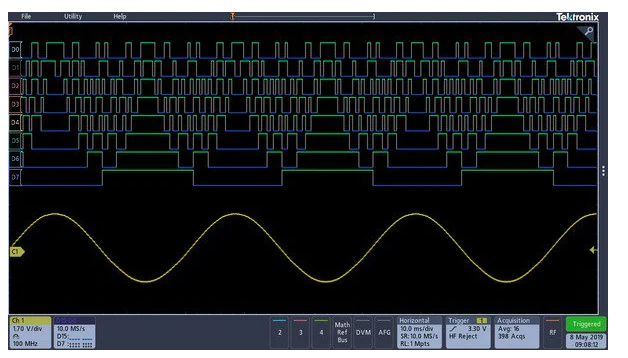

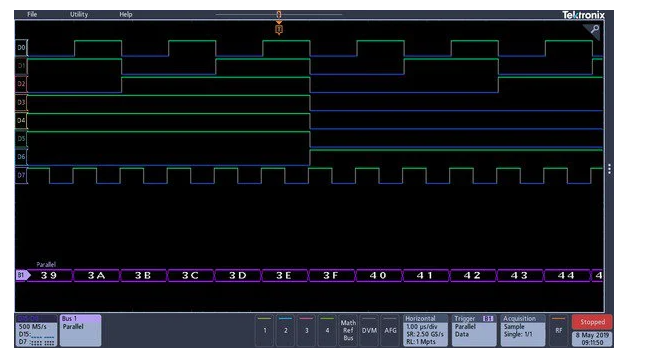

数字通道:MSO 选项增加 16 条数字通道

高达 3 GHz 的频谱分析仪

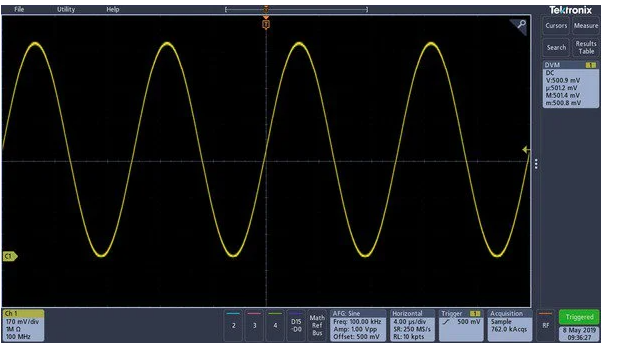

DVM/频率计数器(在注册后免费提供)

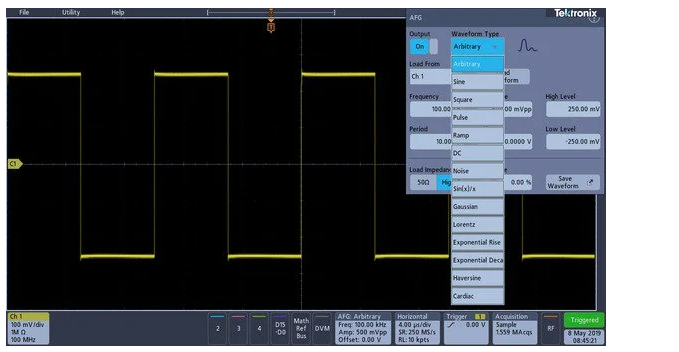

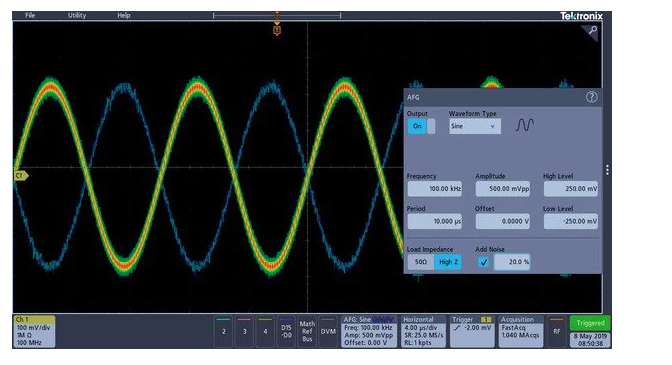

任意波形/函数发生器

高级分析

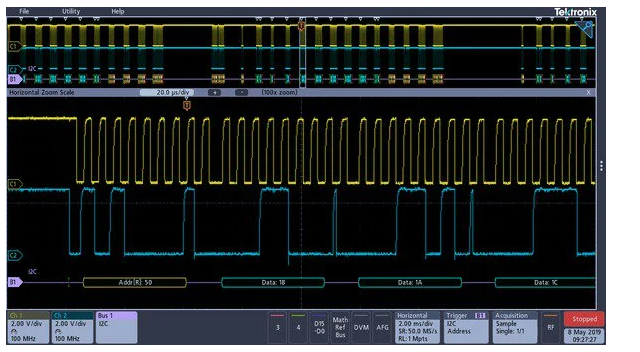

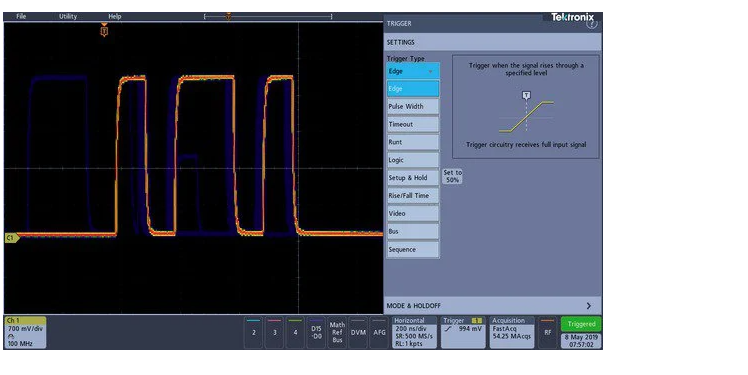

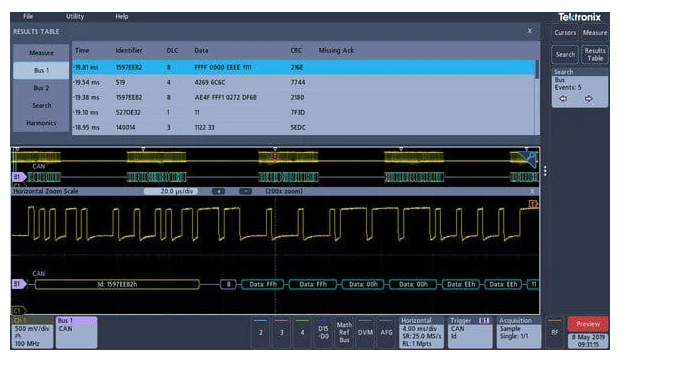

串行总线解码和触发

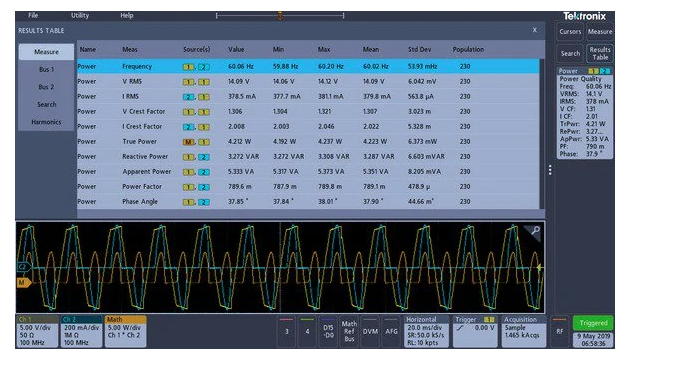

自动功率测量


规格一览

输入通道

2 或 4 条模拟16 条数字1

1 台频谱分析仪

带宽1

100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采样率



模拟通道上为 5 GS/s(1 GHz 型号)、2.5 GS(所有其他型号)

数字通道上最高 8.25 GS/s(121 ps 分辨率)

记录长度



所有通道上 10 M 点

频谱分析仪1



1 GHz(标配);3 GHz(选配)

信号发生器1



任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

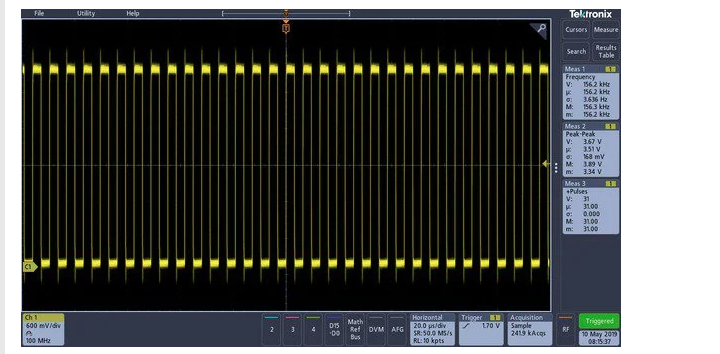

数字电压表2



4 位 AC RMS、DC 和 AC+DC RMS 电压测量

触发频率计数器2



5 位频率测量

高级分析1



自动功率测量

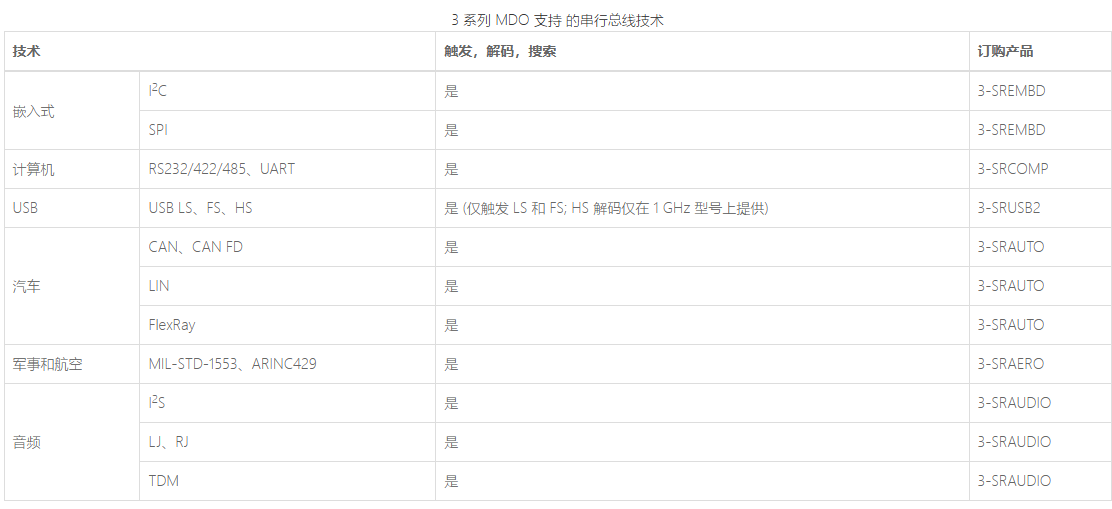

协议支持1



I2C,SPI

RS-232、RS-422、RS-485、UART

CAN, CAN FD, LIN, FlexRay

MIL-STD-1553、ARINC 429

I2S, LJ, RJ, TDM

USB 2.0

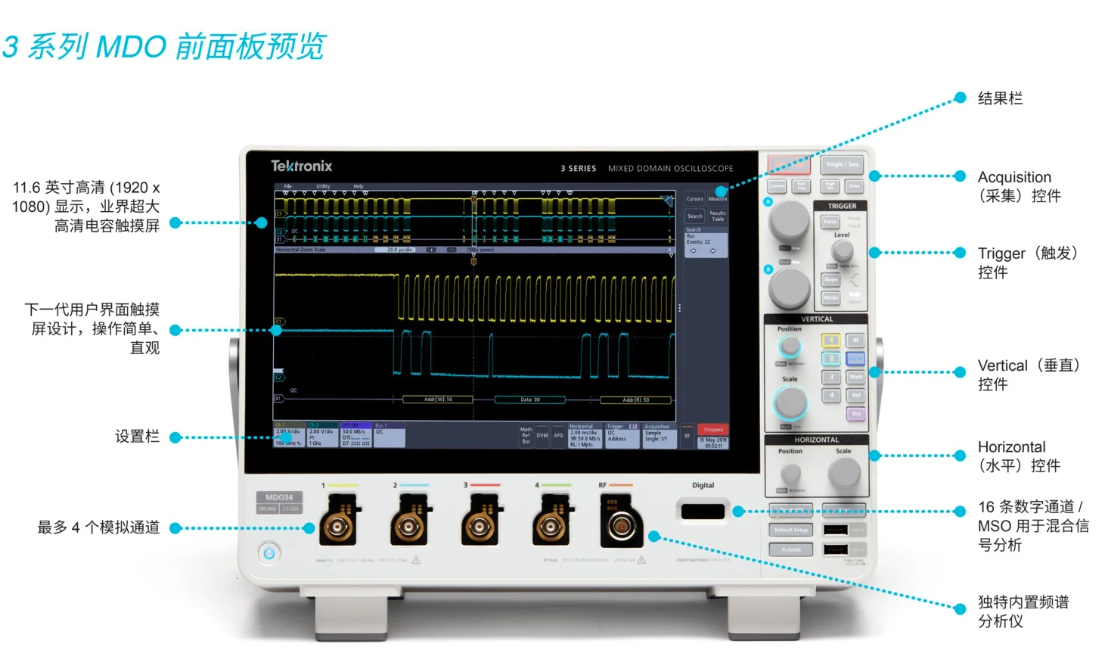

显示器11.6 英寸(295 毫米)/高清彩色 (1920 x 1080) 电容式触摸屏

重量11.7 磅(5.3 千克)
