德图烟气分析仪 testo 350 蓝色版

对水泥生产进行监测和优化

水泥的生产工艺，是以石灰石和粘土为主要原料，经破碎、配料、磨细制成生料，然后喂入水泥窑中煅烧成熟料，再将熟料加适量石膏（有时还掺加混合材料或外加剂）磨细而成。也因此，水泥行业属于能源密集型产业，排放水平很高，对人类和自然有害。

2019年6月底，中国建筑材料联合会发布《2019年水泥行业大气污染防治攻坚战实施方案》。明确指出水泥行业大气污染攻坚总目标，对水泥行业三大污染物（颗粒物、二氧化硫、氮氧化物）排放标准制定越来越严格，“超低排放”标准已植入水泥行业。所以，运用精确的烟气检测仪器是必不可少的。

挑战

在水泥生产过程中，主要有三个环节需要对发生的排放情况进行监测和分析。

预热器的窑炉氛围测试

这是水泥生产的核心环节，原材料穿过旋风塔向下传递，在那里来自相反方向的热空气会对其进行处理，以驱散CO2。在预热器出口处，测量温度约为700 ℃，O2的浓度预计达到 3 Vol. %， CO达到 500 ppm，NO达到 400 ppm。我们推荐对这些参数进行日常测量。

熟料煅烧环节的窑炉氛围测试

这个环节的平均温度会达到 1,100 ℃ 至 1,300 ℃。此外，O2 的浓度预计达到2 Vol. %，CO的最大浓度可能达到500 ppm，NO的浓度约为1,000 ppm。可以在旋转炉的出口处记录这些数值，这里很容易确定在预热输入和预热出口之间是否存在进气问题。

在预热设备和回转窑中烧制石粉

熟料生产（煅烧工艺）

环保法规检测

2019年6月底，中国建筑材料联合会发布《2019年水泥行业大气污染防治攻坚战实施方案》。明确指出水泥行业大气污染攻坚总目标：

“2019年水泥行业单位产品能耗和污染物排放全面达标，单位产品能耗达到先进值的不低于80%。其中，达到国际领先水平的生产线比例达到30%。污染物在达标排放的基础上，2+26个城市在2019年底主要污染物排放达到：颗粒物≤10 mg/Nm3；氮氧化物≤100 mg/Nm3；二氧化硫≤ 50 mg/Nm3。京津冀及周边地区、长三角地区、汾渭平原等区域的水泥企业，在2019年底主要污染物排放达到：颗粒物≤10 mg/Nm3；氮氧化物≤ 200 mg/Nm3；二氧化硫≤50 mg/Nm3。其他地区在2020年底达到特别排放限值。”

为了确保所有的排放都维持在环保法规所规定的限值内，我们需要直接在烟道内对排放进行测量和分析。这也是可以让相关的负责人及时响应，且一旦超标能够对相应的过程和设备进行优化的唯一方法。

解决方案

01传感器配置

德图testo 350 蓝色版的分析箱，可安装6组分气体传感器，且即插即用、无需标定。应用于高耗能行业时，我们建议使用如下传感器：

☑ O2传感器，对废气中的氧气浓度进行测量。

☑ CO传感器，可以测量多个不同CO浓度工况的CO值。此外，在化学计量条件导致的高CO浓度情况下也可通过单槽（CO）量程扩展的方法来解决。

☑ NO传感器和NO2传感器，同时配置，准确读数。如仅配置NO传感器，则NOX的数值将由NO的浓度和NO2的计算值相加得出，此情况下可能会导致NOX的浓度不准确。故建议同时配置两个传感器，轻松监测是否遵循了NOX的限值。

☑ 新型抗干扰SO2传感器，不受CO交叉干扰。

02预处理

环保测量标准以及限值法规排放是基于干态值（干燥烟气中的固定污染源排放浓度），德图的帕尔贴气体预处理器以及蠕动泵用来冷却烟气，并将水抽除，符合国家标准。

03 1200℃工业采样探针

带热电偶的工业采样探针耐温高达1,200 ℃，并带有内置颗粒物过滤器，是对水泥工业进行测量的基本配置。

04操作便捷

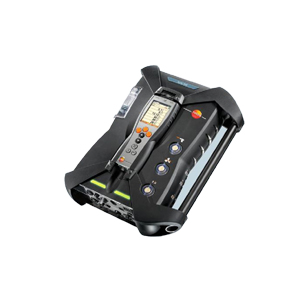

德图 testo 350 蓝色版包含手操器和分析箱两大部分。手操器是 testo 350 蓝色版的显示和控制设备，可以从设备上移除下来。手操器拥有彩色图形显示屏，测量值会清晰地显示在上面。所有的测量技术都装载在分析箱内。分析箱自带内存，测量数据可以从分析箱传输到手操器中。如有需要，几个分析箱可同时连接至一个手操器进行控制。

作为手操器的替代选项，用户也可使用电脑或者笔记本进行操控。在经过程序化后，分析箱可以独立执行测量和数据存储的工作。这将大大提升您日常测量工作的效率。所有的测量数据可以先存储在仪器中，然后传输至电脑进行保存和存档。仅需使用testo EasyEmission 软件即可，该软件非常实用。所有的测量数据也可以在现场就直接打印出来。

05设计可靠

仪器拥有坚固的外壳，集成了防撞保护。由于设计坚固，基本可以避免因为仪器脏污所导致的设备停机。封闭的腔室可以保护仪器内部不受环境脏污的影响。
